230 8 Programación: Ciclos
8.3 Ciclos p
ar
a taladr
ado
t
a
ladr
ad
o d
e r
o
sca y fr
esad
o d
e r
o
sca

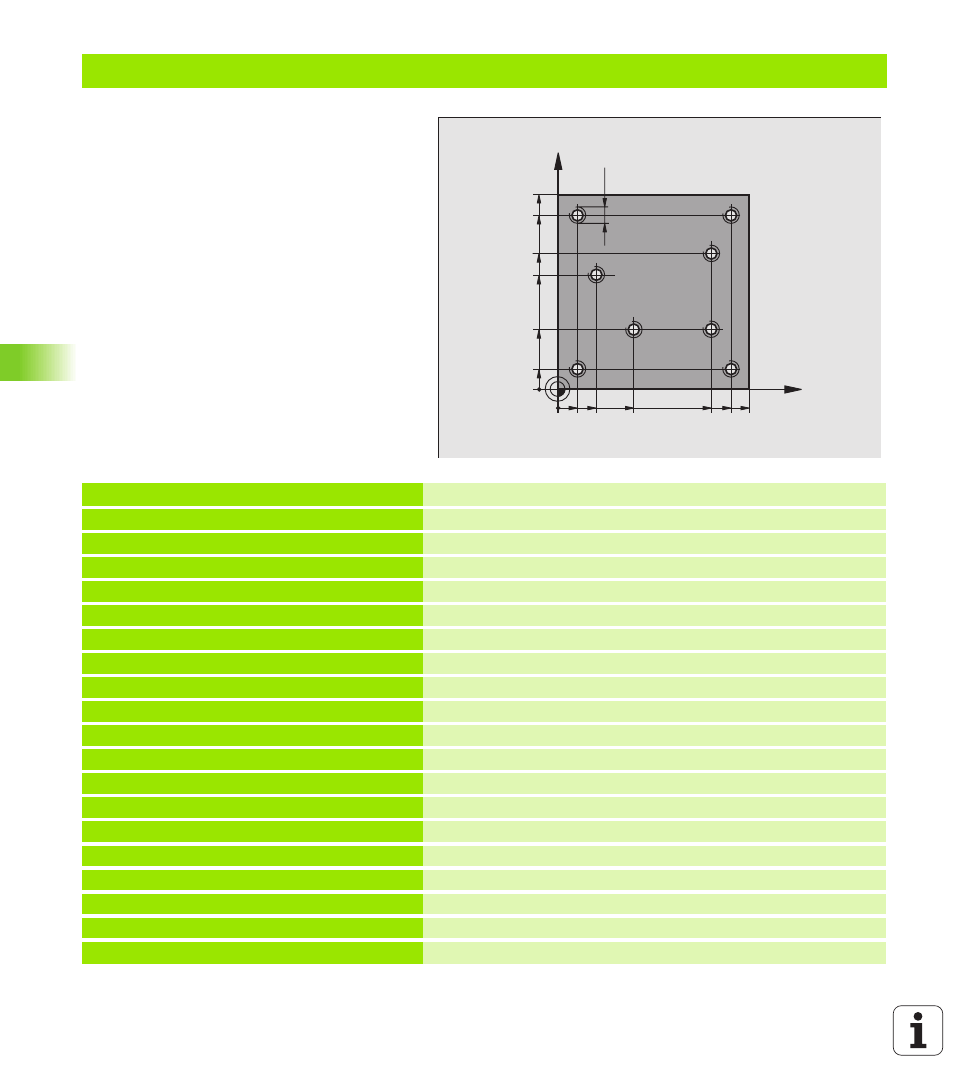

Ejemplo: Ciclos de taladros en relación con tablas de puntos (sólo TNC 410)
Las coordenadas del taladro están memorizadas
en la tabla de puntos TAB1.PNT y el TNC las
llama con G79 PAT.
Los radios de la herramienta se seleccionan de
tal manera que es posible ver todos los pasos de
trabajo en el gráfico de test.
Desarrollo del programa
n
Centraje
n
Taladrado
n Roscado
%1 G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Definición del bloque
N20 G31 X+100 Y+100 Z+0 *
N30 G99 1 L+0 R+4 * Definición de la hta. de centraje
N40 G99 2 L+0 R+2.4 * Definición de la hta. Taladro
N50 G99 3 L+0 R+3 * Definición de la herramienta Macho de roscar
N60 T1 G17 S5000 * Llamada a la hta. de centraje
N70 G01 G40 Z+10 F5000 * Desplazar la hta. a la altura de seguridad (programar un valor para F,
el TNC posiciona después de cada ciclo a la altura de seguridad)
N80 %:PAT: "TAB1" * Determinar la tabla de puntos
N90 G200 Q200=2 Q201=-2 Q206=150 Q202=2 Definición del ciclo Centraje
Q210=0 Q203=+0 Q204=0* Obligatorio programar 0 en Q203 y Q204
N100 G79 “PAT“ F5000 M3 * Llamada al ciclo junto con la tabla de puntos TAB1.PNT,
Avance entre los puntos: 5000 mm/min
N110 G00 G40 Z+100 M6 * Retirar la herramienta, cambio de herramienta
N120 T2 G17 S5000 * Llamada a la hta. para el taladrado
N130 G01 G40 Z+10 F5000 * Desplazar la hta. a la altura de seguridad (programar un valor para F)
N140 G200 Q200=2 Q201=-25 Q206=150 Q202=5 Definición del ciclo Taladrado
Q210=0 Q203=+0 Q204=0* Obligatorio programar 0 en Q203 y Q204
N150 G79 “PAT“ F5000 M3 * Llamada al ciclo junto con la tabla de puntos cero TAB1.PNT.
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
