TNC 410, TNC 426, TNC 430 de HEIDENHAIN 21
2.2 Desp
lazamien
to
d
e los ejes d
e la máqu
ina
Desplazamiento con el volante electrónico
HR 410
El volante electrónico HR 410 está equipado con dos teclas de
confirmación. Estas teclas se encuentran debajo de la rueda dentada.
Los ejes de la máquina sólo se pueden desplazar cuando está pulsada
una de las teclas de confirmación (función que depende de la
máquina).
El volante HR 410 dispone de los siguientes elementos de control:
Las visualizaciones en rojo determinan el eje y el avance
seleccionados.
También se pueden realizar desplazamientos con el volante, durante
la ejecución del programa
Desplazamiento
Seleccionar el funcionamiento Volante electrónico
Mantener pulsada la tecla de confirmación del volante
Seleccionar el eje
Seleccionar el avance
Desplazar el eje activado en la dirección + o –

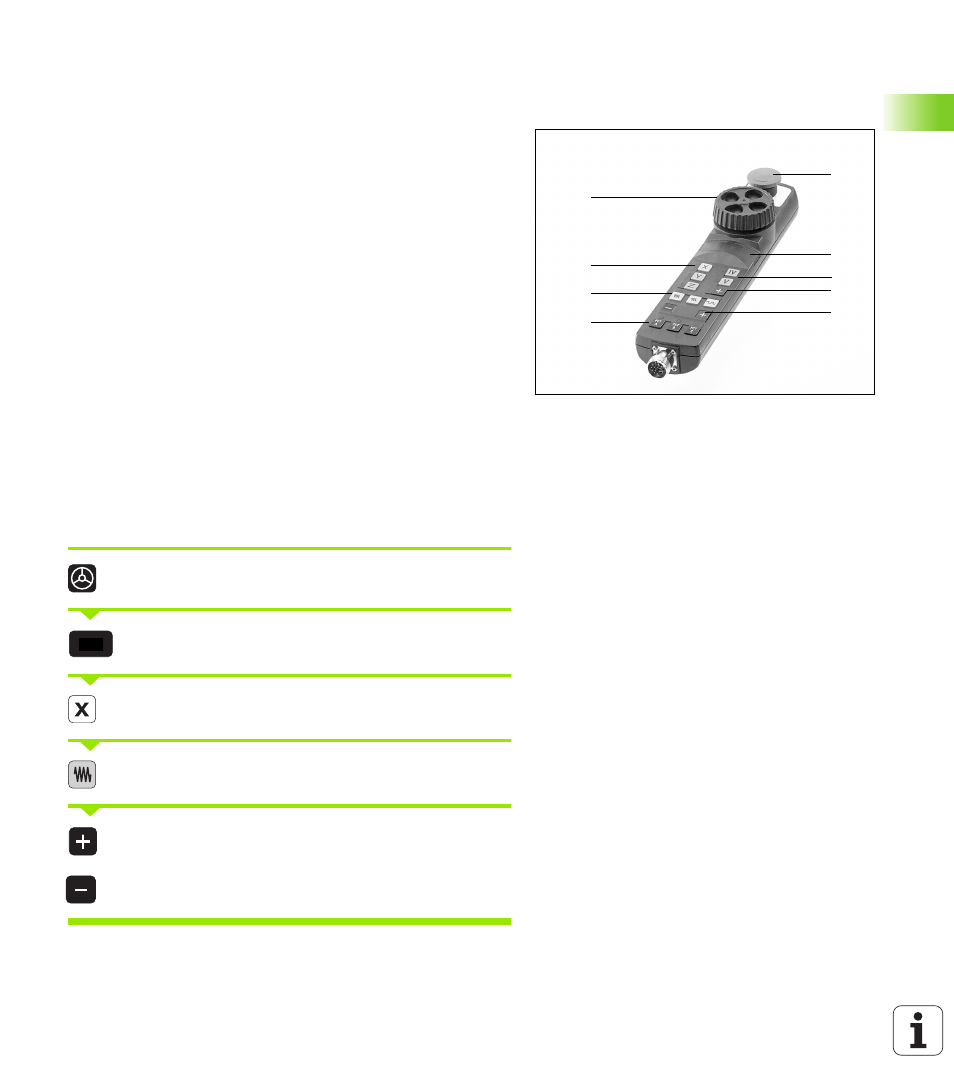

1 PARADA DE EMERGENCIA
2 Volante
3 Teclas de confirmación
4 Teclas para la selección de ejes
5 Tecla para aceptar la posición real
6 Teclas para determinar el avance (lento, medio, rápido; el
constructor de la máquina determina los avances)
7 Sentido en el cual el TNC deplaza el eje seleccionado
8 Funciones de la máquina (determinadas por el constructor de la
máquina)
2
4
6
8
1
3
4
5
7
o
