286 8 Programación: Ciclos
8
.7 C
ic
los
SL
gr
up
o I
I (
e
x
c
e
pt
o
TNC
41
0
)

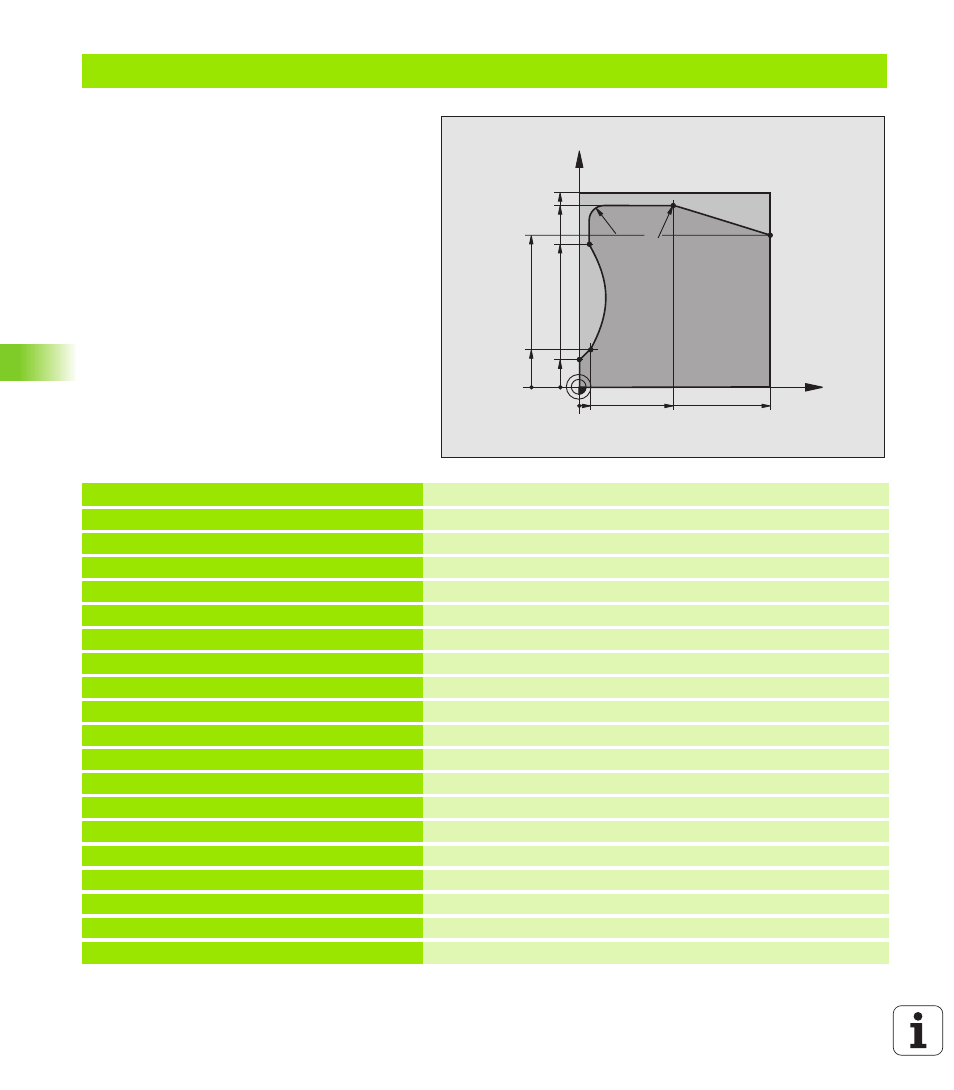

Ejemplo: Trazado del contorno
%C25 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Definición del bloque
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+10 * Definición de la herramienta
N50 T1 G17 S2000 * Llamada a la herramienta
N60 G00 G40 G90 Z+250 * Retirar la herramienta
N70 G37 P01 1 * Determinar el subprograma del contorno
N80 G125 Q1=-20 Q3=+0 Q5=+0 Q7=+250 Determinar los parámetros del mecanizado
Q10=+5 Q11=100 Q12=200 Q15=+1 *
N90 G79 M3 * Llamada al ciclo
N100 G00 G90 Z+250 M2 * Retirar la herramienta, final del programa
N110 G98 L1 * Subprograma del contorno
N120 G01 G41 X+0 Y+15 *
N130 X+5 Y+20 *
N140 G06 X+5 Y+75 *
N150 G01 Y+95 *
N160 G25 R7,5 *
N170 X+50 *
N180 G25 R7,5 *
N190 X+100 Y+80 *
X
Y
5
20
100
100
80
50
95
75
15
R7,5
R7,5
