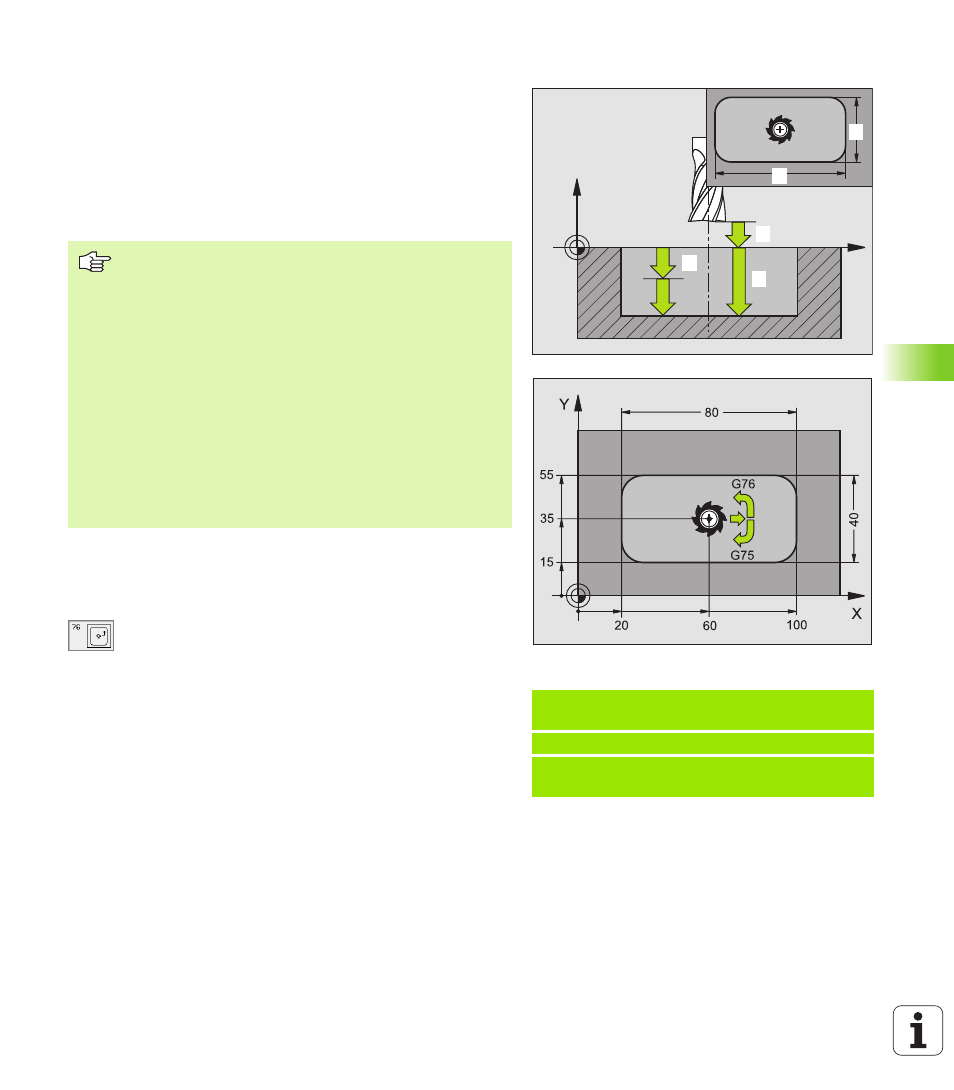

FRESADO DE CAJERAS (ciclo G75, G76)
1
La hta. profundiza en la pieza en la posición de partida (centro de la
cajera) y se desplaza al primer paso de profundización
2
A continuación la hta. se desplaza primero en la dirección positiva
de la cara más larga – en cajeras cuadradas en la dirección Y
positiva – y desbasta la cajera de dentro hacia fuera
3
Este proceso (1 a 2) se repite hasta alcanzar la profundidad
programada
4
Al final del ciclo el TNC retira la hta. a la posición inicial
Sentido de giro para el desbaste
n
En sentido horario: G75 (DR-)
n
En sentido antihorario: G76 (DR+)
U
U
U
U
Distancia de seguridad
1
(valor incremental):
Distancia del extremo de la hta. (posición de partida)
– a la superficie de la pieza
U
U
U
U
Profundidad de fresado
2
(valor incremental):
Distancia superficie de la pieza – base de la cajera
U
U
U
U
Paso de profundización
3
(valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza. El TNC se desplaza en un sólo paso de
mecanizado a la profundidad total cuando:
n
El paso de profundización y la profundidad total son
iguales
n
El paso de profundización es mayor a la profundidad
total
U
U
U
U
Avance al profundizar
: Velocidad de desplazamiento
de la hta. al profundizar
Ejemplo: Frases NC
N27 G75 P01 2 P02 -20 P03 5 P04 100
P05 X+80 P06 Y+40 P07 275 P08 5 *
...
N35 G76 P01 2 P02 -20 P03 5 P04 100
P05 X+80 P06 Y+40 P07 275 P08 5 *
X
Z
1.
1.
1.
2
1.
3
1.
4
1.
5
Antes de la programación debe tenerse en cuenta
Utilizar una fresa con dentado frontal cortante en el centro
(DIN 844) o pretaladrado en el centro de la cajera.
Posicionamiento previo sobre el centro de la cajera con
corrección de radio G40.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Para la longitud del 2º lado son válidas las siguientes
condiciones: longitud 2º lado mayor a [(2 x radio de
redondeo) + aproximación lateral k].
