TNC 410, TNC 426, TNC 430 de HEIDENHAIN
199
8.3 Ciclos p
ar
a taladr
ado
t
a
ladr
ad
o d
e r
o
sca y fr
esad
o d
e r
o
sca
U
U
U
U

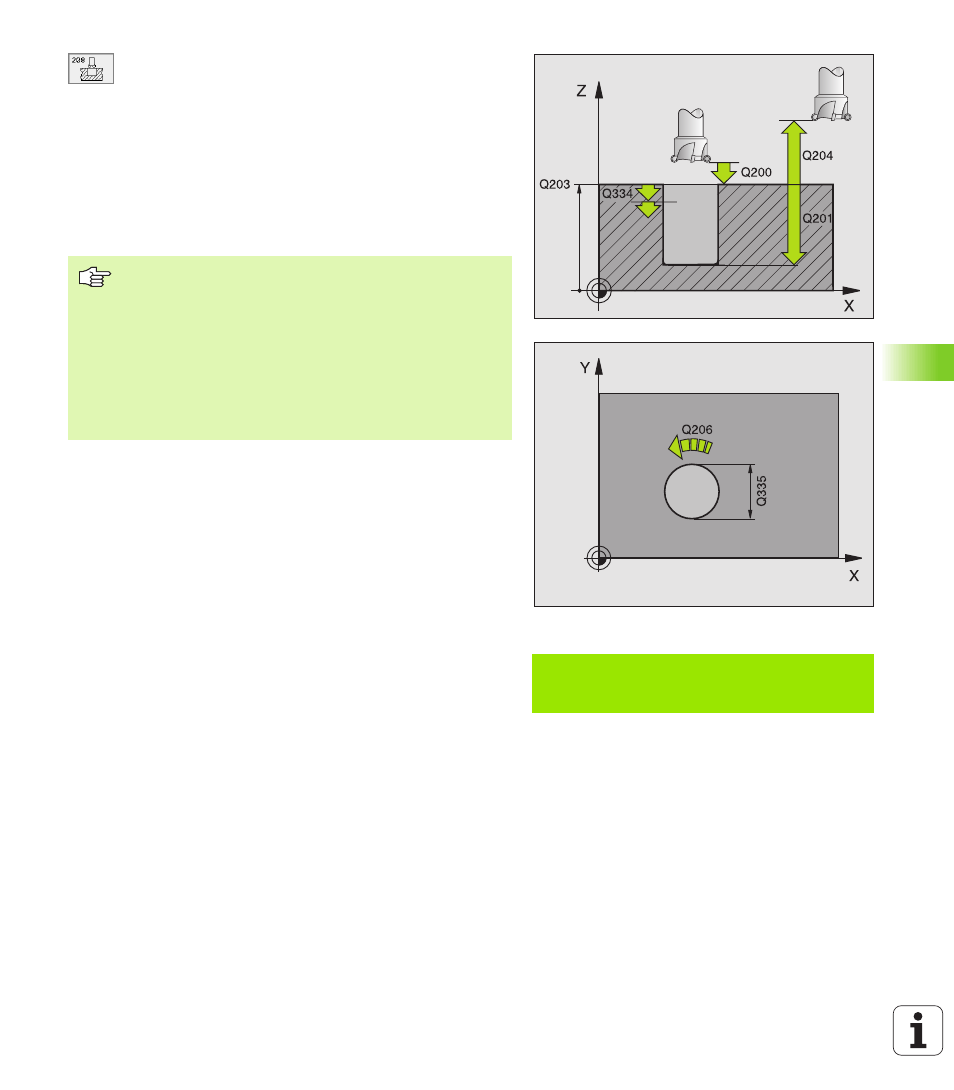

Distancia de seguridad
Q200 (valor incremental):
Distancia extremo de la hta. – superficie de la pieza
U
U
U
U
Profundidad
Q201 (valor incremental): Distancia
superficie pieza – base del taladro
U
U
U
U
Avance al profundizar
Q206: Velocidad de
desplazamiento de la hta. al taladrar según una hélice
en mm/min
U
U
U
U
Paso de la hélice
Q334 (valor incremental): Medida,
según la cual la hta. se aproxima cada vez según una
hélice (=360°)
U
U
U
U
Coord. de la superficie de la pieza
Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
U
U
U
U
2ª distancia de seguridad
Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se produce
ninguna colisión entre la hta. y la pieza
U
U
U
U
Diámetro nominal
Q335 (absoluto): diámetro de
taladrado. Si se programa el diámetro nominal igual al
diámetro de la hta., el TNC taladra directamente hasta
la profundidad programada sin interpolación
helicoidal.
U
U
U
U
Diámetro pretaladrado
Q342 (valor absoluto): Si se
programa en Q342 un valor mayor a 0, el TNC ya no
realiza ninguna comprobación relativa a las
proporciones del diámetro nominal y el de la hta. De
esta forma se pueden fresar taladros, cuyo diámetro
seá mayor al doble del diámetro de la hta.
Ejemplo:Frase NC
N12 G208 Q200=2 Q201=-80 Q206=150
Q334=1.5 Q203=+100 Q204=50 Q335=25
Q342=0 *
Cuando la aproximación es demasiado grande debe
prestarse atención a que no se dañen la herramienta o la
pieza.
Para evitar programar pasos de profundización demasiado
grandes, se introduce en la tabla de htas. en la columna
ANGLE
el máximo ángulo de profundización posible de la
hta., véase „Datos de la herramienta”, página 99.
Entonces el TNC calcula automáticamente el máximo
paso de profundización posible y modifica, si es preciso, el
valor programado.
