TNC 410, TNC 426, TNC 430 de HEIDENHAIN 317
8.1
0
Ciclo
s
esp
eciale
s
Ejemplo: Llamada del programa
Desde un programa se quiere llamar al programa 50 mediante el ciclo.

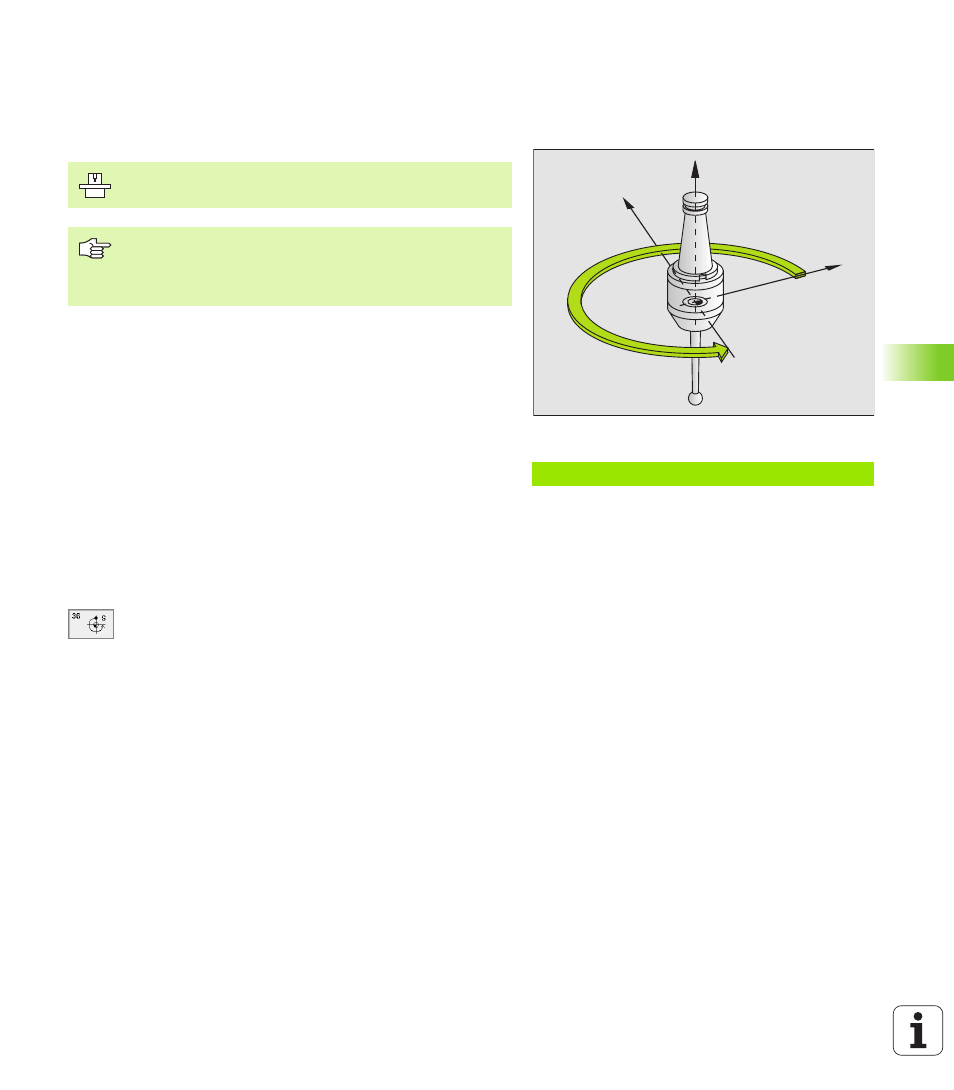

ORIENTACIÓN DEL CABEZAL (ciclo G36)
El TNC puede controlar el cabezal principal de una máquina
herramienta y girarlo a una posición determinada según un ángulo.
La orientación del cabezal se utiliza p.ej. en
n
sistemas de cambio de herramienta con una determinada posición
para el cambio de la misma
n para ajustar la ventana de emisión y recepción del palpador 3D con
transmisión por infrarrojos
Activación
El TNC posiciona la posición angular definida en el ciclo mediante la
programación de M19 o M20 (depende de la máquina).
Cuando se programa M19 o M20, sin antes haber definido el ciclo
G36, el TNC posiciona el cabezal principal sobre un valor angular,
determinado en un parámetro de máquina (véase el manual de la
máquina).
U U U U Angulo de orientación : Introducir el ángulo referido
al eje de referencia angular del plano de mecanizado
Campo de introducción: 0 a 360°
Resolución de la introducción: 0,001°
Ejemplo: Frase NC
N76 G36 S25*
X
Y
Z
El constructor de la máquina prepara la máquina y el TNC.
En los ciclos de mecanizado 202, 204 y 209 se emplea
internamente el ciclo 13. Tener en cuenta en el programa
NC, que debe programar de nuevo el ciclo 13 tras uno de
los ciclos de mecanizado mencionados arriba.
