TNC 410, TNC 426, TNC 430 de HEIDENHAIN 297
8.8 Ciclos p
ar
a el p
lanead
o

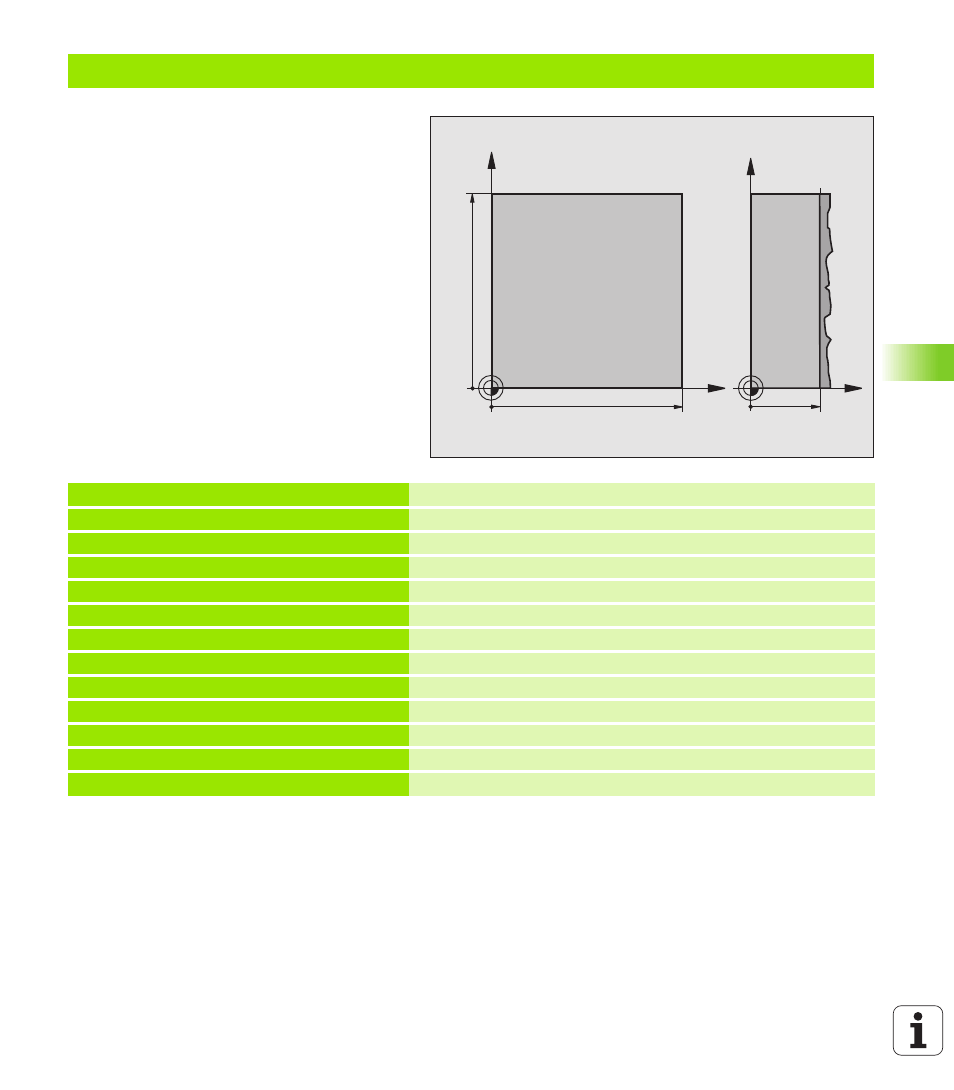

Ejemplo: Planeado
%C230 G71
N10 G30 G17 X+0 Y+0 Z+0 * Definición del bloque
N20 G31 G90 X+100 Y+100 Z+40 *
N30 G99 T1 L+0 R+5 * Definición de la herramienta
N40 T1 G17 S3500 * Llamada a la herramienta
N50 G00 G40 G90 Z+250 * Retirar la herramienta
N60 G230 Q225=+0 Q226=+0 Q227=+35 Definición del ciclo Planeado
Q218=100 Q219=100 Q240=25 Q206=250
Q207=400 Q209=150 Q200=2 *
N70 X-25 Y+0 M03 * Posicionamiento previo cerca del punto de partida
N80 G79 * Llamada al ciclo
N90 G00 G40 Z+250 M02 * Retirar la herramienta, final del programa
N999999 %C230 G71 *
X
Y
100
100
Z
Y
35
