FREADO DE ROSCA (Ciclo G262,
excepto TNC 410)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida a
la distancia de seguridad programada sobre la superficie de la pieza
2 La hta. se desplaza con el avance programado posicionamiento
previo sobre el plano de partida, que se obtiene del signo del paso
de roscado, del tipo de fresado y del número de pasos para repasar
3 A continuación la hta. se desplaza tangencialmente en un
movimiento helicoidal al diámetro de la rosca En este caso se lleva
a cabo un movimiento de compensación en el eje de la
herramienta, para comenzar con la trayectoria de roscado en el
plano inicial programado
4 Dependiendo del parámetro para el repaso, la hta. fresa la rosca en
un movimiento helicoidal, con varios o con un movimiento
contínuo
5 Después la hta. sale tangencialmente desde el contorno al punto
de partida en el plano de mecanizado
6 Al final del ciclo el TNC desplaza la hta. en marcha rápida a la
distancia de seguridad o – si se ha programado – a la 2ª distancia
de seguridad

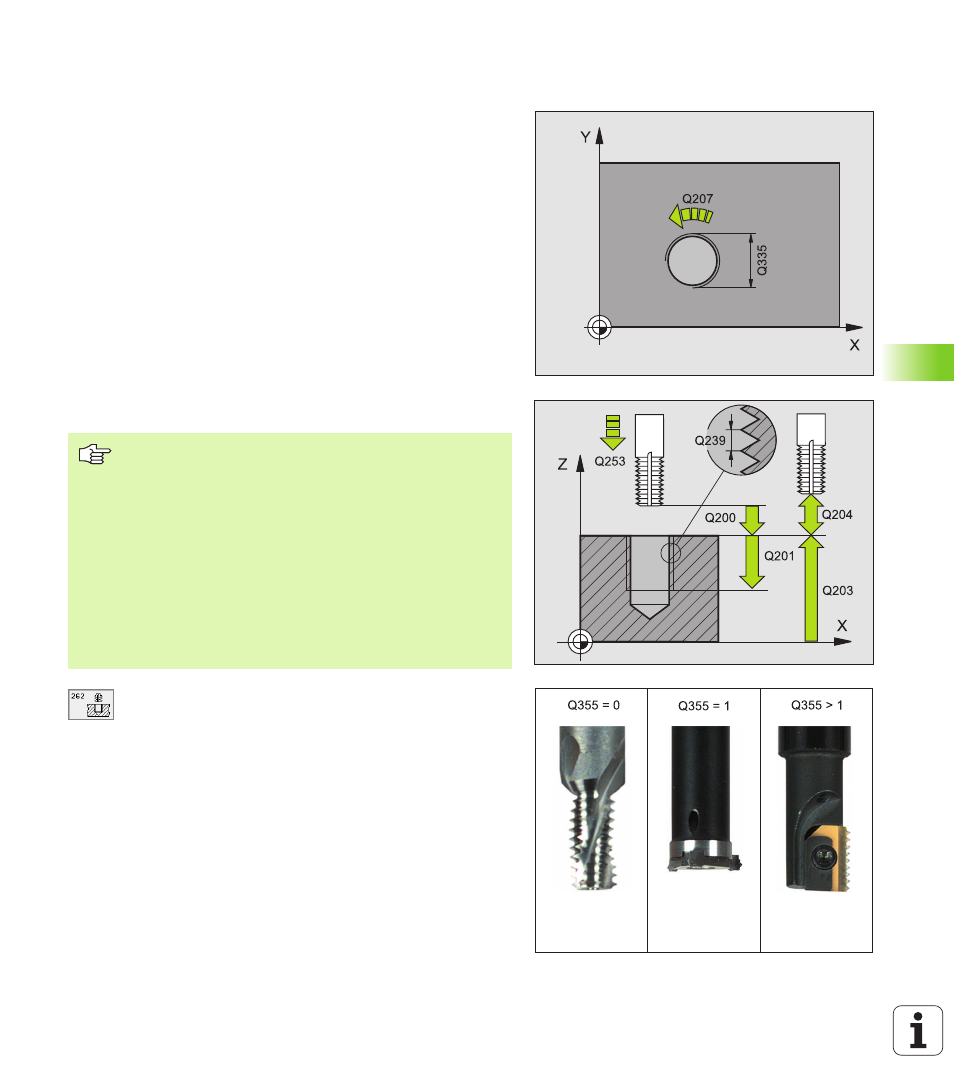

U U U U Diámetro nominal Q335: Diámetro nominal de la rosca
U U U U Paso de roscado Q239: Paso de la rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+= rosca a derechas
– = rosca a izquierdas
U U U U Profundidad de la rosca Q201 (valor incremental):
Distancia entre la superficie de la pieza y la base de la
rosca
U U U U Repasar Q355: Número de pasos de rosca en las que
se desplaza la herramienta, ver cuadro inferior
derecho
0 = una línea de roscado de 360° a la profundidad de
roscado
1 = hélice contínua en toda la longitud de la rosca
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
El signo del parámetro profundidad de roscado determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
El movimiento de aproximación al diámetro nominal de la
rosca se realiza con un semicírculo a partir del centro. Si el
diámetro de herramienta y es 4 veces el paso de roscado
menor al diámetro nominal de la rosca, se efectúa un
preposicionamiento lateral.
