FRESADO DE CONTORNO (ciclo G58/G59)
Aplicación
El ciclo G58/G59 FRESADO DEL CONTORNO sirve para el acabado
del contorno de la cajera.
Sentido de giro en el fresado del contorno
n En sentido horario: G58
n En sentido antihorario: G59
U U U U Distancia de seguridad 1 (valor incremental):
Distancia del extremo de la hta. (posición de partida)
– a la superficie de la pieza
U U U U Profundidad de fresado 2 (valor incremental):
Distancia superficie de la pieza – base de la cajera
U U U U Paso de profundización 3 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza. La profundidad de fresado no muss kein
Vielfaches der Zustell-Tiefe sein. El TNC se desplaza
en un sólo paso de mecanizado a la profundidad total
cuando:
n El paso de profundización y la profundidad total son
iguales
n La profundidad de pasada es mayor a la prof. de
fresado
U U U U Avance al profundizar : Avance al profundizar en
mm/min
U U U U Avance : Avance de fresado en mm/min
Ejemplo: Frases NC
N54 G58 P01 2 P02 -15 P03 5 P04 250
P05 500 *
...
N71 G59 P01 2 P02 -15 P03 5 P04 250
P05 500 *

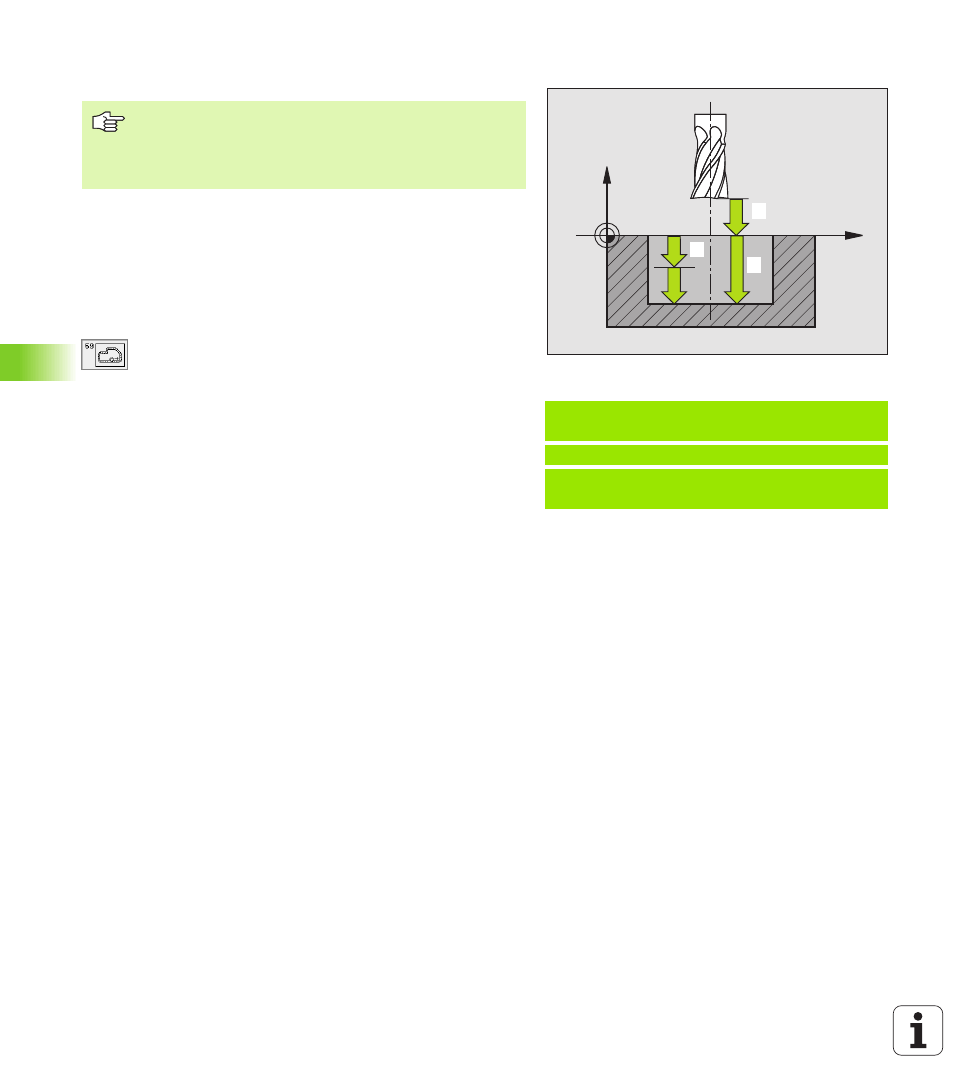

X
Z
1. 1.
1. 2
1. 3
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
