12

1 Introducción

1

.4 V

isu

alizacio

nes d

e estad

o

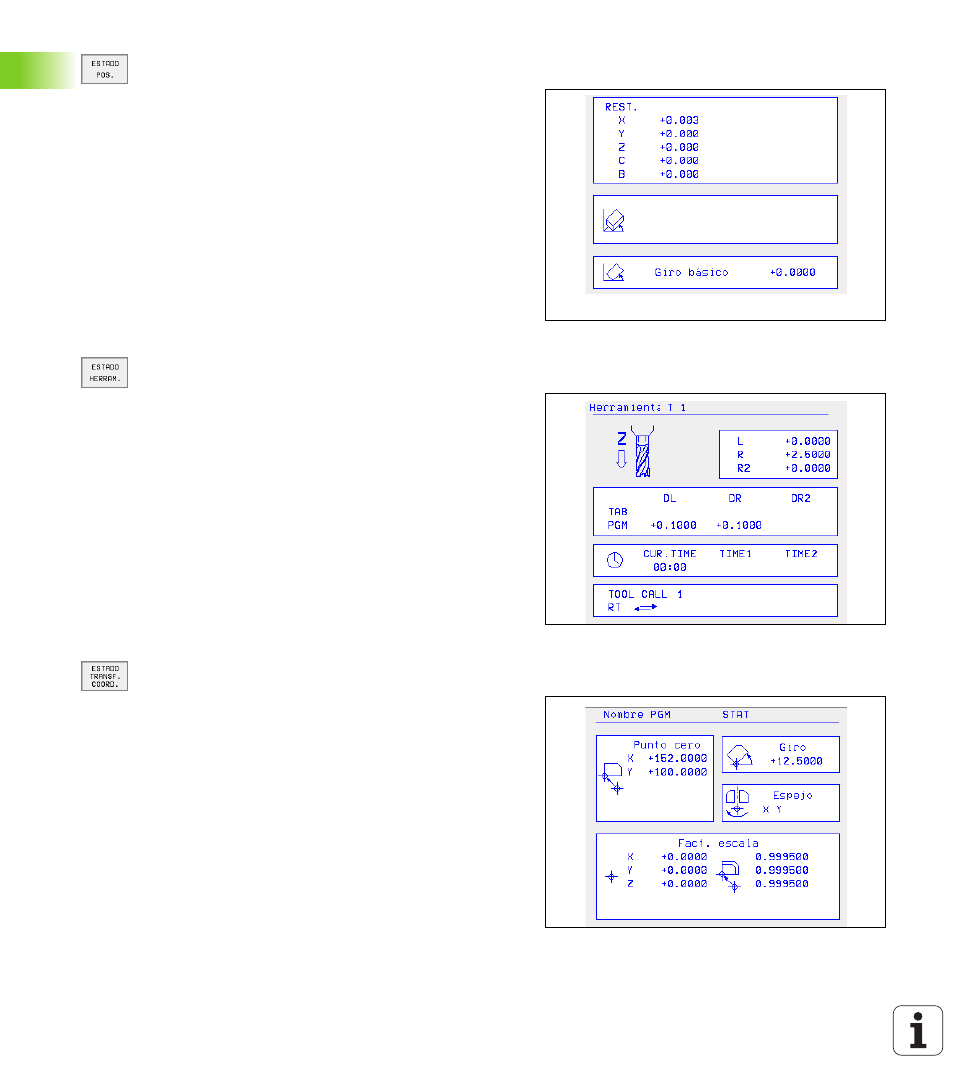

Posiciones y coordenadas

Información sobre las herramientas

Translación de coordenadas

(véase „Los ciclos para la traslación de coordenadas” en página 298)

2

4

1

3

1

Visualización de posiciones

2

Tipo de visualización de posiciones, p.ej. posición real

3

Angulo de inclinación para el plano de mecanizado (sólo TNC 426,
TNC 430)

4

Angulo del giro básico

3

5

1

2

4

6

1

n

Visualización T: nº y nombre de la hta.

n

Visualización RT: nº y nombre de la hta. gemela

2

Eje de la herramienta

3

Longitud y radios de la herramienta

4

Sobremedidas (valores delta) del TOOL CALL (PGM) y de la tabla
de herramientas (TAB)

5

Tiempo de vida, máximo tiempo de vida (TIME 1) y máximo
tiempo de vida con TOOL CALL (TIME 2)

6

Visualización de la herramienta activada y de la (siguiente) herra-
mienta gemela

5

6

4

1

2

3

1

Nombre del programa principal

2

Desplazamiento del punto cero activado (ciclo 7)

3

Angulo de giro activado (ciclo 10)

4

Ejes reflejados (ciclo 8)

5

Factor(es) de escala activado(s) (ciclos 11 / 26)

6

Punto central de la escala activada
