TNC 410, TNC 426, TNC 430 de HEIDENHAIN 273
8
.7 C
ic
los
SL
gr
up
o I
I (
e
x
c
e
pt
o
TNC
41
0
)

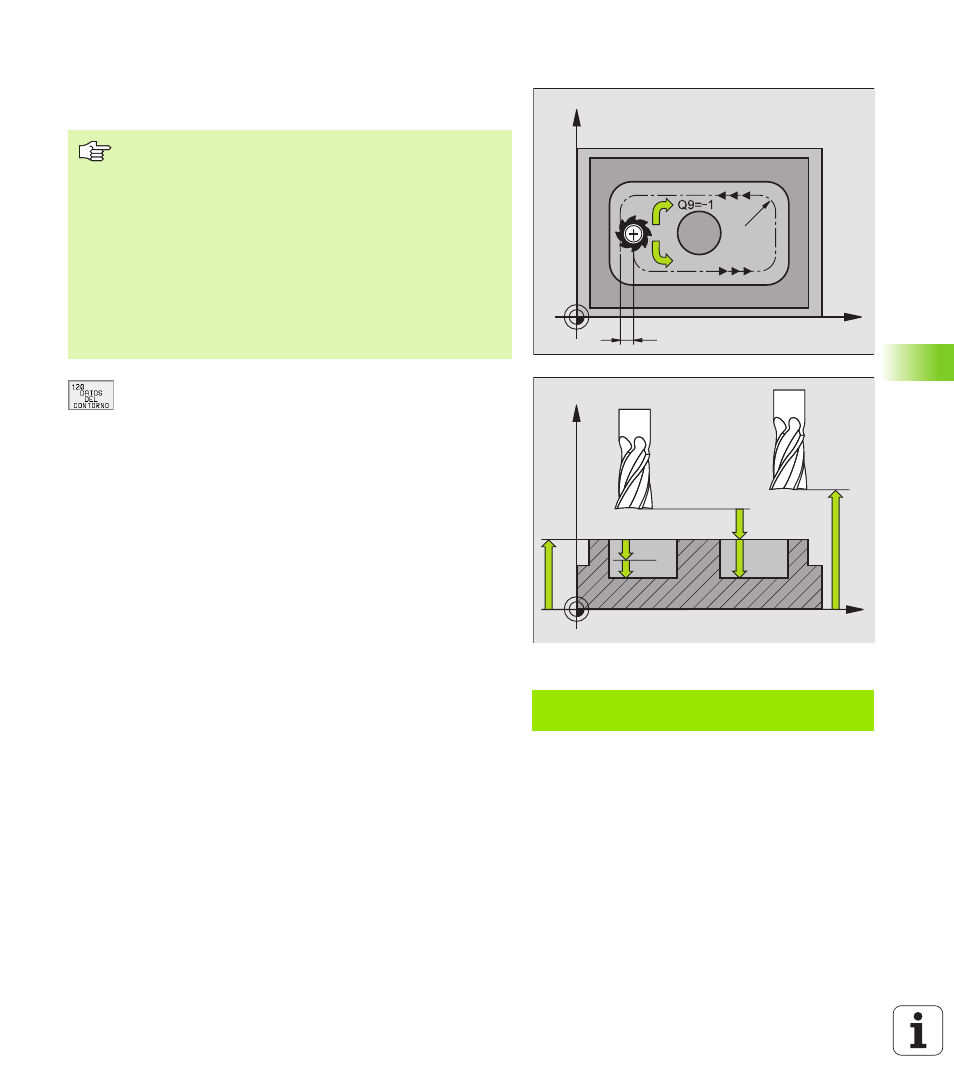

DATOS DEL CONTORNO (ciclo G120)
En el ciclo G120 se indica la información del mecanizado para los
subprogramas con los contornos parciales.
U U U U Profundidad de fresado Q1 (valor incremental):
Distancia superficie de la pieza – base de la cajera.
U U U U Solapamiento de trayectorias Factor Q2: Q2 x radio
de la hta. da como resultado la aproximación lateral k.
U U U U Sobremedida de acabado lateral Q3 (valor
incremental): Sobremedida de acabado en el plano de
mecanizado.
U U U U Sobremedida de acabado en profundidad Q4 (valor
incremental): Sobremedida de acabado para la
profundidad.
U U U U Coordenadas de la superficie de la pieza Q5 (valor
absoluto): Coordenada absoluta de la superficie de la
pieza
U U U U Distancia de seguridad Q6 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza
U U U U Altura de seguridad Q7 (valor absoluto): Altura
absoluta, en la cual no se puede producir ninguna
colisión con la pieza (para posicionamiento intermedio
y retroceso al final del ciclo)
U U U U Radio de redondeo interior Q8: Radio de redondeo
en las „esquinas“ interiores; El valor programado se
refiere a la trayectoria del centro de la hta.
U U U U ¿Sentido de giro? Sentido horario = -1 Q9:
Dirección de mecanizado para cajeras
n en sentido horario (Q9 = -1 contramarcha para
cajera e isla)
n en sentido antihorario (Q9 = +1 sentido
sincronizado para cajera e isla)
En una interrupción del programa se pueden comprobar y si es preciso
sobreescribir los parámetros del mecanizado.
Ejemplo:Frase NC
N57 G120 Q1=-20 Q2=1 Q3=+0,2 Q4=+0,1 Q5=+30
Q6=+2 Q7=+80 Q8=0,5 Q9=+1 *
X
Y
k
Q9=+1
Q8
X
Z
Q6
Q7
Q1
Q10
Q5
Antes de la programación debe tenerse en cuenta
El ciclo G120 se activa a partir de su definición en el ciclo
de mecanizado.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0 el TNC no ejecuta el ciclo.
La información del mecanizado memorizada en el ciclo
G120
sirve también para los ciclos G121 a G124.
Cuando se emplean ciclos SL en programas con
parámetros Q, no se pueden utilizar los parámetros Q1 a
Q19 como parámetros del programa.
