U U U U Tiempo de espera arriba Q210: Tiempo en segundos
que la hta. espera a la distancia de seguridad,
después de que el TNC la ha retirado del taladro para
desahogar la viruta
U U U U Coord. de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
U U U U 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se produce
ninguna colisión entre la hta. y la pieza
Excepto TNC 410:
U U U U Tiempo de espera abajo Q211: Tiempo en segundos
que la hta. espera en la base del taladro

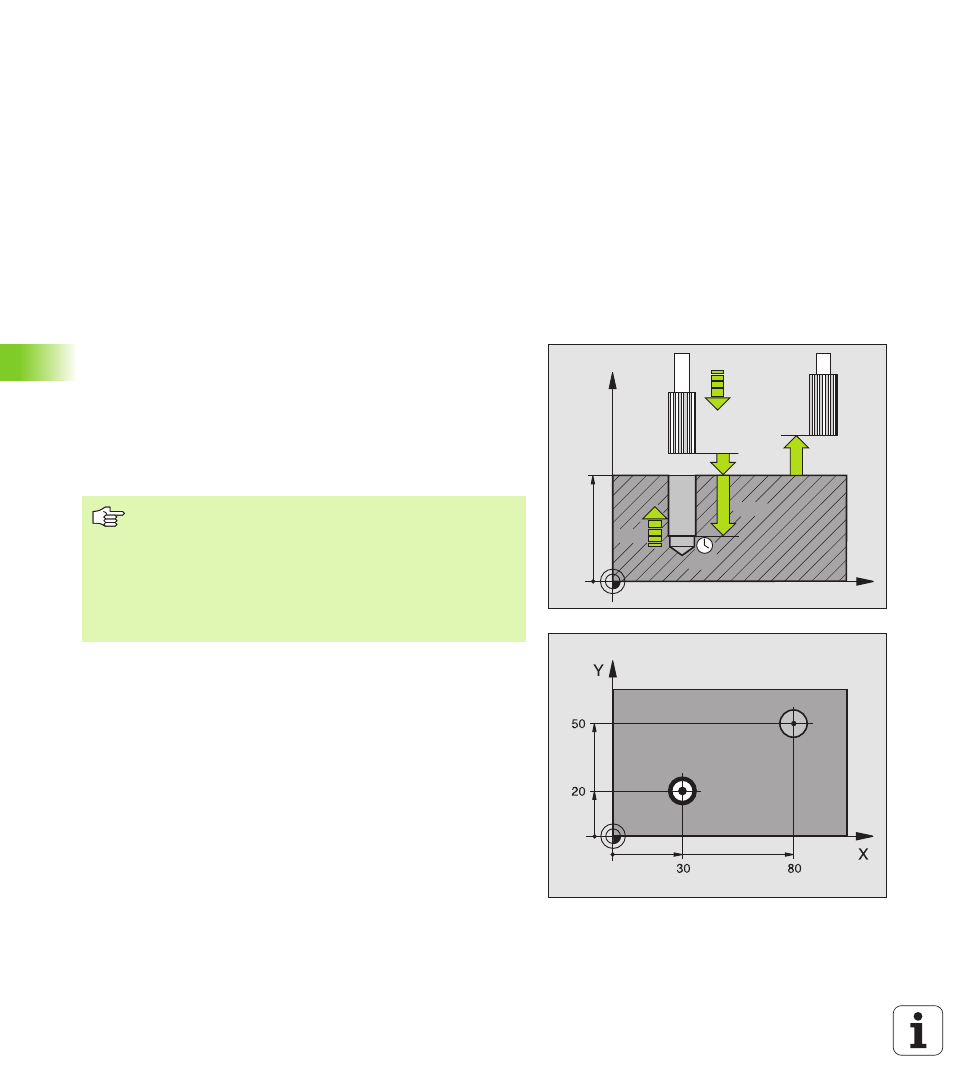

ROZAR (ciclo G201)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida a
la distancia de seguridad programada sobre la superficie de la pieza
2 La hta. realiza el escariado con el avance F programado hasta la
profundidad programada
3 Si se ha programado, la hta. espra en la base del taladro
4 A continuación el TNC retira la hta. con el avance F a la distancia de
seguridad y desde allí – si se ha programado – en marcha rápida a
la 2ª distancia de seguridad
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
