TNC 410, TNC 426, TNC 430 de HEIDENHAIN 113
5.3 Cor
re
cción
de la
her
ramienta

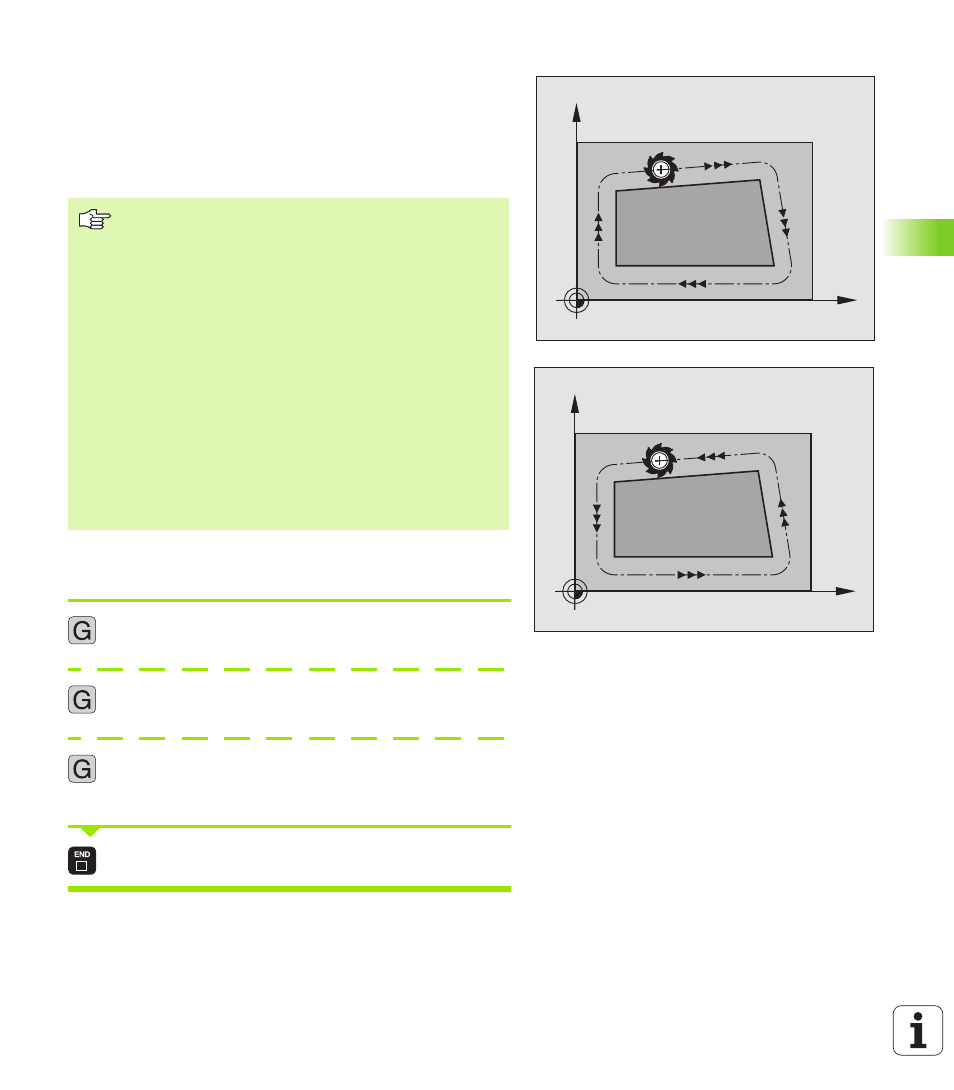

Tipos de trayectoria con corrección de radio: G42 y G41
En este caso el centro de la hta. queda separado del contorno a la
distancia del radio de dicha hta. „Derecha“ e „izquierda“ indican la
posición de la hta. respecto a la pieza según el sentido de
desplazamiento. Véase las figuras de la derecha.
Introducción de la corrección de radio
La corrección de radio se programa en una frase G01:
Desplazamiento de la hta. por la izquierda del
contorno programado: Seleccionar la función G41, o
Movimiento de la herramienta a la derecha del
contorno programado: seleccionar función G42 o
movimiento de la hta. sin corrección de radio o
eliminar la corrección de radio: Seleccionar la función
G40
Finalizar la frase: Pulsar la tecla END
G42 La herramienta se desplaza por la derecha del contorno
G41 La herramienta se desplaza por la izquierda del contorno
Entre dos frases de programa con corrección de radio
diferente G42 y G41 debe haber al menos una frase de
desplazamiento hay que programar sin corrección de
radio (es decir, con G40).
La corrección de radio está activada hasta la próxima frase
en que se varíe dicha corrección y desde la frase en la cual
se programa por primera vez.
También se puede activar la corrección del radio para los
ejes auxiliares del plano de mecanizado. Los ejes
auxiliares deben programarse también en las siguientes
frases, ya que de lo contrario el TNC realiza de nuevo la
corrección de radio en el eje principal.
En la primera frase con corrección de radio G42/G41 y al
eliminar dicha corrección con G40, el TNC posiciona la hta.
siempre de forma perpendicuar sobre el punto inicial o
final programado. La herramienta se posiciona delante del
primer punto del contorno o detrás del último punto del
contorno de tal forma que no se dañe el mismo.
X
Y
G41
X
Y
G42
41
42
40
