133
6.4 T
ipo
s d
e
tr
a
y
ect
o
ri
a – Co
or
d
e
nad
a
s car
te
sian
as

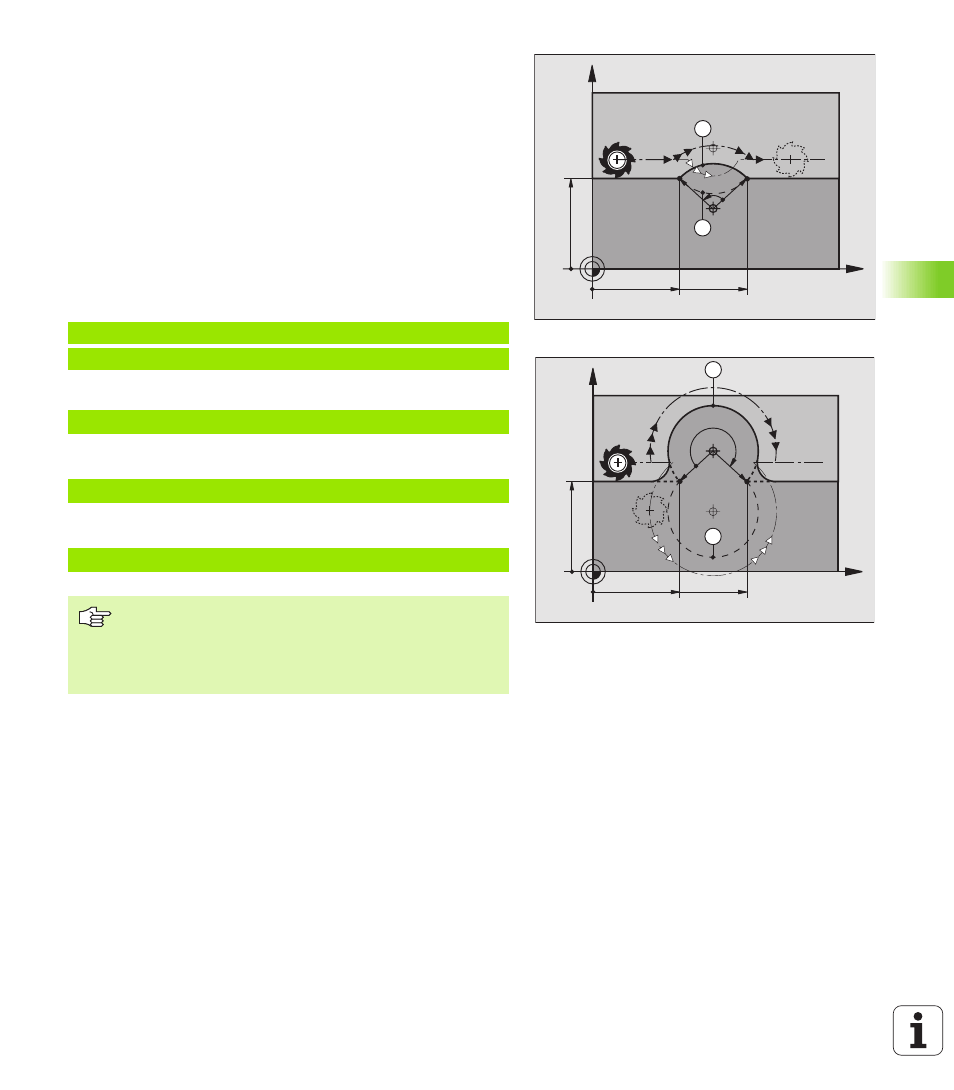

Angulo central CCA y radio R del círculo
El punto de partida y el punto final del contorno se pueden unir entre
sí mediante arcos de círculo diferentes con el mismo radio:
Arco del círculo más pequeño: CCA<180°
El radio tiene signo positivo R>0
Arco del círculo mayor: CCA>180°
El radio tiene signo negativo R<0
Mediante el sentido de giro se determina si el arco de círculo está
curvado hacia fuera (convexo) o hacia dentro (cóncavo):
Convexo: Sentido de giro G02 (con corrección de radio G41)
Cóncavo: Sentido de giro G03 (con corrección de radio G41)
Ejemplo de frases NC
o
o
o
N100 G01 G41 X+40 Y+40 F200 M3 *
N110 G02 X+70 Y+40 R+20 * (ARCO 1)
N110 G03 X+70 Y+40 R+20 * (ARCO 2)
N110 G02 X+70 Y+40 R-20 * (ARCO 3)
N110 G03 X+70 Y+40 R-20 * (ARCO 4)
La distancia del punto de partida al punto final del círculo
no puede ser mayor al diámetro del círculo.
El radio máximo puede ser de 99,9999 m.
Se pueden emplear ejes angulares A, B y C.
X
Y
40
40
70
G03
4
ZW
3
R
R
G02
X
Y
ZW
R
R
40
40
70
1
2
G03
G02
