Desplazamiento del PUNTO CERO con tablas de
cero piezas (ciclo G53)

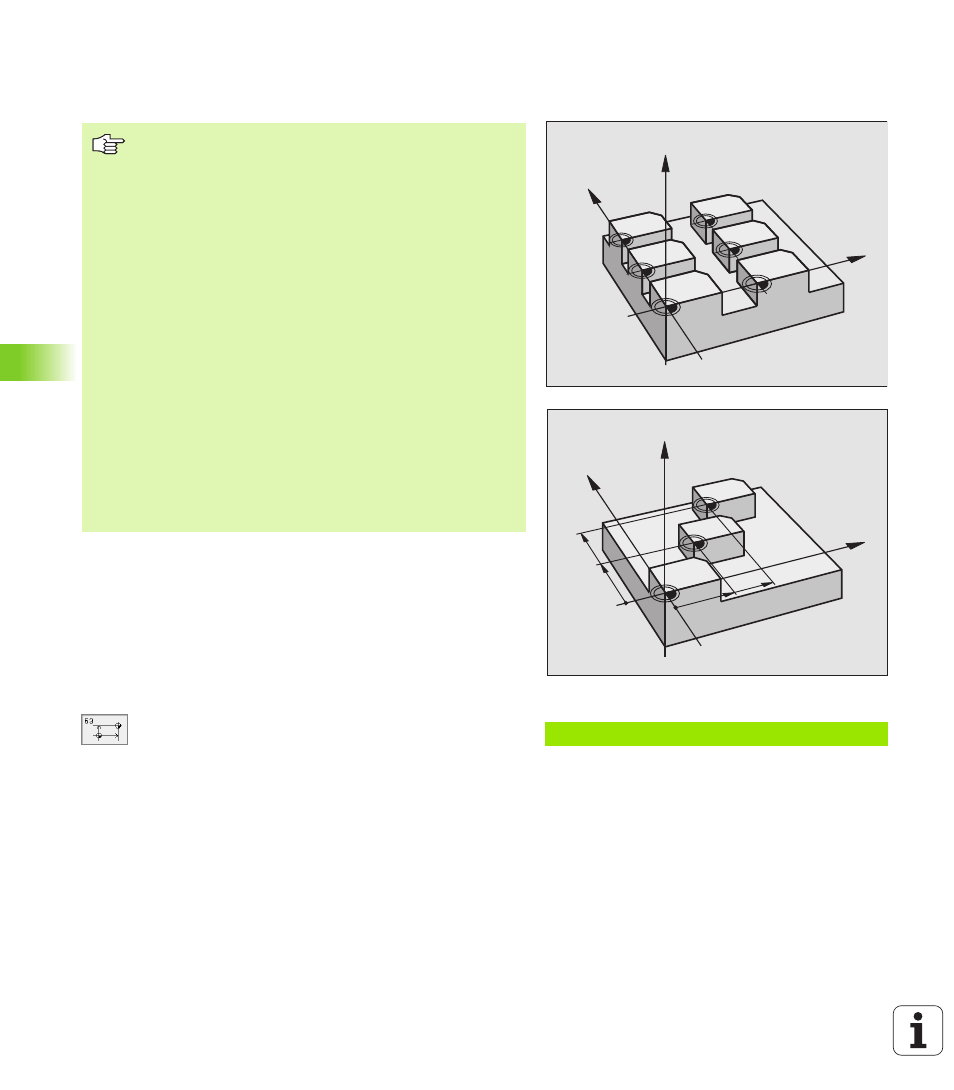

Empleo
Fijar tablas de puntos cero p.ej. en pasos
n de mecanizado que se repiten con frecuencia en diferentes
posiciones de la pieza o
n
cuando se utiliza a menudo el mismo desplazamiento de punto cero
Dentro de un programa los puntos cero se pueden programar
directamente en la definición del ciclo o bien se pueden llamar de una
tabla de puntos cero.
U U U U Desplazamiento : Introducir el número del punto cero
de la tabla de puntos cero o parámetro Q; cuando se
programa un parámetro Q, se activa el nº del punto
cero memorizado en el parámetro Q
Anulación
n
Desde la tabla de puntos cero se llama a un desplazamiento con las
coordenadas
X=0; Y=0 etc.
n El desplazamiento a las coordenadas X=0; Y=0 etc. se llama
directamente con una definición del ciclo
Ejemplo: Frases NC
N72 G53 P01 12 *
N 0
N
2
N 4
N
1
N 3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
Los puntos cero de la tabla de cero piezas se pueden
referir al punto de referencia actual o al punto cero de la
máquina (depende del parámetro de máquina 7475)
Los valores de las coordenadas de las tablas de cero pieza
son exclusivamente absolutas.
Excepto TNC 410:
Para poder utilizar una tabla de puntos cero, ésta debe
activarse antes de del test o la ejecución del programa
(también es válido para el gráfico de programación):
n Al seleccionar la tabla deseada para el test del
programa en el modo de funcionamiento Test del
programa
mediante la gestión de ficheros: En la tabla
aparece el estado S
n
Al seleccionar la tabla deseada para la ejecución del
programa en un modo de funcionamiento de
Ejecución del programa mediante la gestión de
ficheros, en la tabla aparece el estado M
n
Sólo se pueden añadir nuevas líneas al final de la tabla.
n Es mejor que se emplee sólo una tabla de htas. para
evitar equivocaciones al activar la misma en los modos
de funcionamiento de ejecución del programa.
