192 8 Programación: Ciclos
8.3 Ciclos p
ar
a taladr
ado
t
a
ladr
ad
o d
e r
o
sca y fr
esad
o d
e r
o
sca

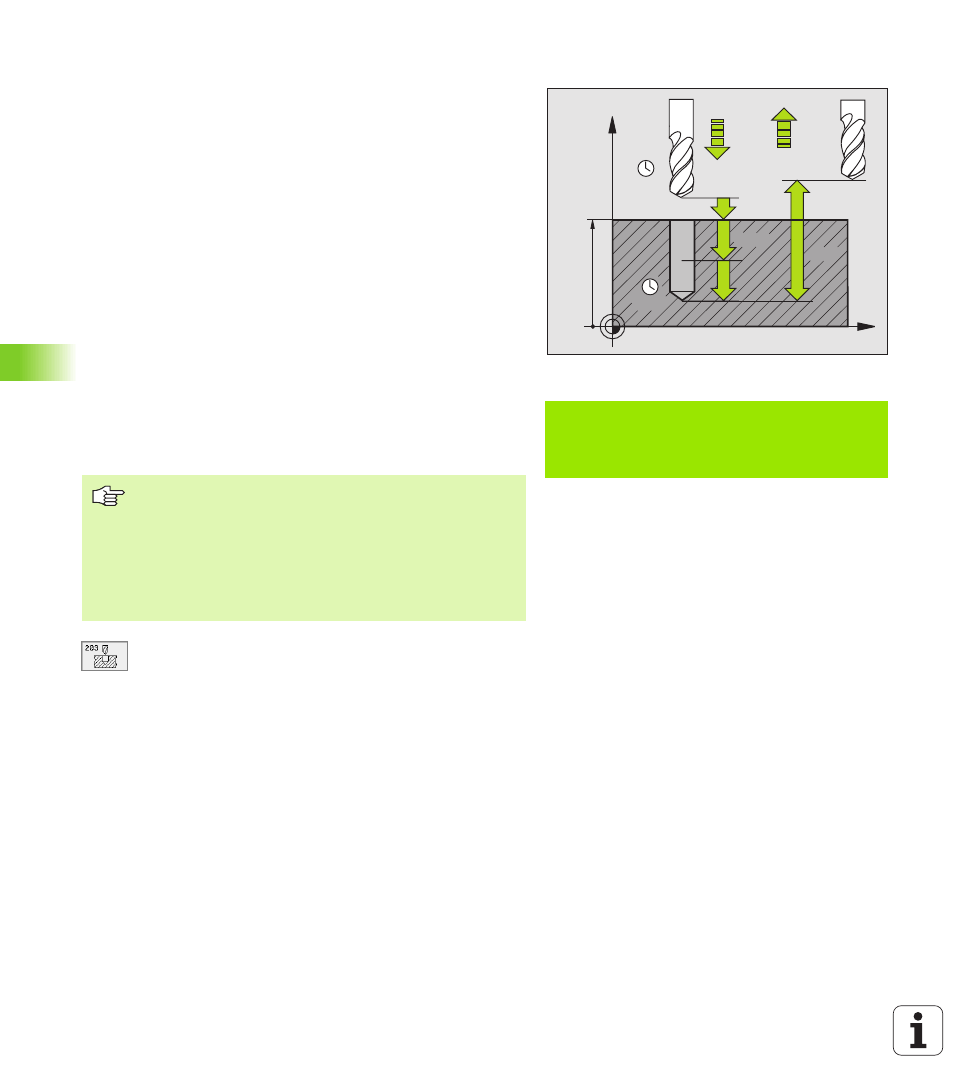

TALADRADO UNIVERSAL (ciclo G203)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida a
la distancia de seguridad programada sobre la superficie de la pieza
2 La hta. taladra con el avance F programado hasta el primer paso de
profundización
3 En caso de haber programado el desahogo de viruta, el TNC retira
la hta. según el valor de retroceso (en el TNC 410: según la
distancia de seguridad). Cuando se trabaja sin arranque de viruta
el TNC retira la hta. con el avance de retroceso a la distancia de
seguridad y allí espera – si se ha programado – y a continuación se
desplaza de nuevo en marcha rápida a la distancia de seguridad
sobre el primer paso de profundización
4 A continuación la hta. taladra con el avance programado hasta el
siguiente paso de profundización. El paso de profundización se
reduce en cada aproximación según el valor de reducción, – en
caso de que se haya programado
5 El TNC repite este proceso (2-4) hasta alcanzar la profundidad de
taladrado
6 En la base del taladro la hta. espera – si se ha programado – para
el desahogo de viruta y se retira con avance de retroceso a la
distancia de seguridad. En el caso de haber
programado una 2ª distancia de seguridad, el TNC desplaza la hta.
a dicha distancia en marcha rápida
U U U U Distancia de seguridad Q200 (valor incremental):
Distancia extremo de la hta. – superficie de la pieza
U U U U Profundidad Q201 (incremental): Distancia de la
superficie de la pieza – Base de taladrado (punta de la
bola de taladrado)
U U U U Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. al taladrar en mm/min
U U U U Paso de profundización Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza. La profundidad de taladrado no tiene porqué
ser múltiplo del paso de profundización. El TNC se
desplaza en un sólo paso de mecanizado a la
profundidad total cuando:
n El paso de profundización y la profundidad total son
iguales
n
El paso de profundización es mayor a la profundidad
total
Ejemplo:Frase NC
N10 G203 Q200=2 Q201=-20 Q206=150
Q202=5 Q210=0 Q203=+20 Q204=50
Q212=0.2 Q213=3 Q205=3 Q211=0.25
Q208=500 Q256=0.2 *
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
