HEIDENHAIN TNC 410 ISO Programming - Manual (Página 306)

280 8 Programación: Ciclos
8
.7 C
ic
los
SL
gr
up
o I
I (
e
x
c
e
pt
o
TNC
41
0
)

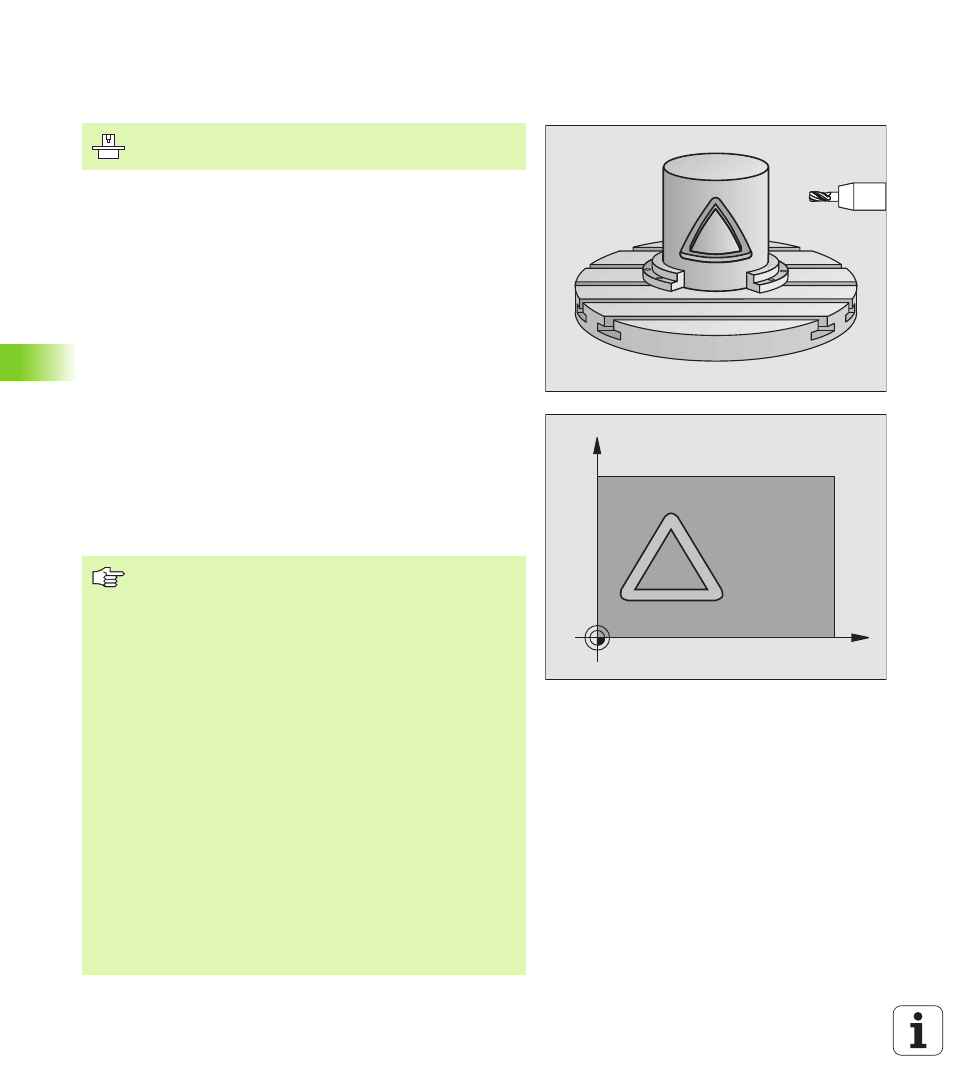

SUPERFICIE LATERAL DEL CILINDRO
(ciclo G127)
Con este ciclo se puede mecanizar un contorno cilíndrico previamente
programado según el desarrollo de dicho cilindro. El ciclo G128 se
utiliza para fresar la guía de la ranura de un cilindro.
El contorno se describe en un subprograma, determinado mediante el
ciclo G37 (CONTORNO).
El subprograma contiene coordenadas en un eje angular (p.ej. eje C) y
del eje paralelo (p.ej. eje de la hta.). Como funciones de trayectoria
están disponibles G1, G11, G24, G25 y G2/G3/G12/G13 con R.
Las indicaciones en el eje angular pueden ser introducidas en grados
o en mm (pulgadas) (se determina en la definición del ciclo).
1 El TNC posiciona la hta. sobre el punto de profundización; para ello
se tiene en cuenta la sobremedida de acabado lateral
2 En la primera profundidad de pasada la hta. fresa el contorno
programado con el avance de fresado Q12
3 Al final del contorno el TNC desplaza la herramienta a la distancia
de seguridad y de vuelta al punto de profundización
4 Se repiten los pasos 1 a 3, hasta alcanzar la profundidad de fresado
Q1 programada
5 A continuación la hta. se desplaza a la distancia de seguridad
C
Z
El constructor de la máquina prepara la máquina y el TNC.
Antes de la programación debe tenerse en cuenta
La memoria de un ciclo SL es limitada. En un ciclo SL se
pueden programar p.ej., máximo 256 frases con
interpolación lineal.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
deberá utilizarse una fresa con dentado frontal cortante en
el centro (DIN 844).
El cilindro debe estar sujeto a la mesa giratoria y centrado.
El eje de la herramienta debe desplazarse
perpendicularmente al eje de la mesa giratoria. Si no es
así, el TNC emite un aviso de error.
Este ciclo puede ejecutarse también en el plano de
mecanizado inclinado.
El TNC comprueba si la trayectoria con y sin corrección de
la hta. se encuentra dentro del margen de visualización del
eje giratorio (definido en el parámetro de máquina
MP810.x). Si se produce el aviso de error „error de
programación del contorno“ se introduce, si es preciso,
MP 810.x = 0.
