336 10 Programación: Parámetros Q
1
0
.2 F
a
milia d
e
pie
z
as – P
a
rámetr
os Q en v
e
z de v
a
lo
re
s n
u
mér
ico
s
10.2 Familia de piezas – Parámetros
Q en vez de valores numéricos
Con la función paramétrica D0: ASIGNACIÓN se asignan valores
numéricos a los parámetros Q. Entonces en el programa de
mecanizado se fija un parámetro Q en vez de un valor numérico.
Ejemplo de frases NC
Para las familias de piezas se programa, p.ej. las dimensiones
características de la pieza como parámetros Q.
Para el mecanizado de los distintos tipos de piezas, se le asigna a cada
uno de estos parámetros un valor numérico correspondiente.

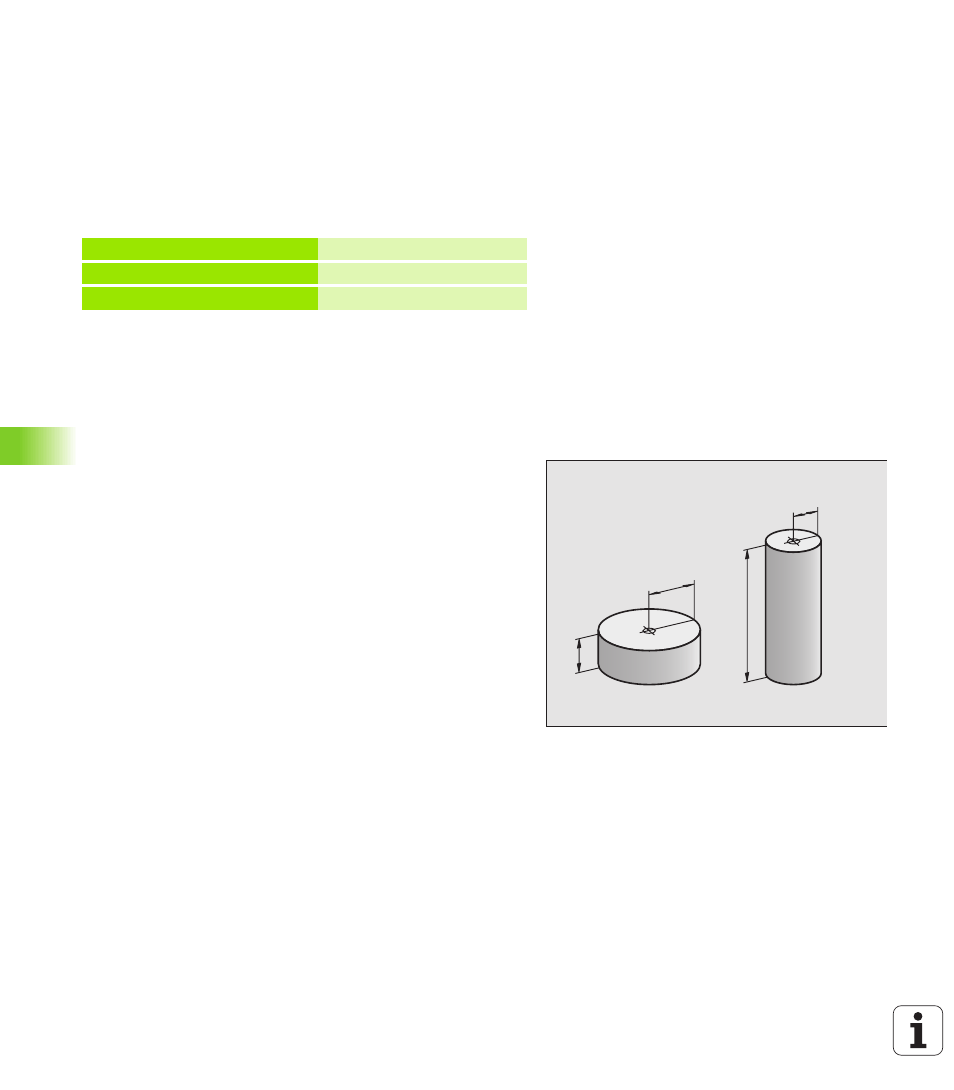

Ejemplo
Cilindro con parámetros Q
N150 D00 Q10 P01 +25* Asignación
... Q10 tiene el valor 25
N250 G00 X +Q10* corresponde a G00 X +25
Radio del cilindro R = Q1
Altura del cilindro H = Q2
Cilindro Z1 Q1 = +30
Q2 = +10
Cilindro Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
