Programación de los movimientos de la
herramienta
Para programar una frase, se selecciona una tecla de función DIN/ISO
en el teclado alfanumérico. En el TNC 410 también se pueden utilizar
las teclas grises del tipo de trayectoria, para obtener el código G
correspondiente.

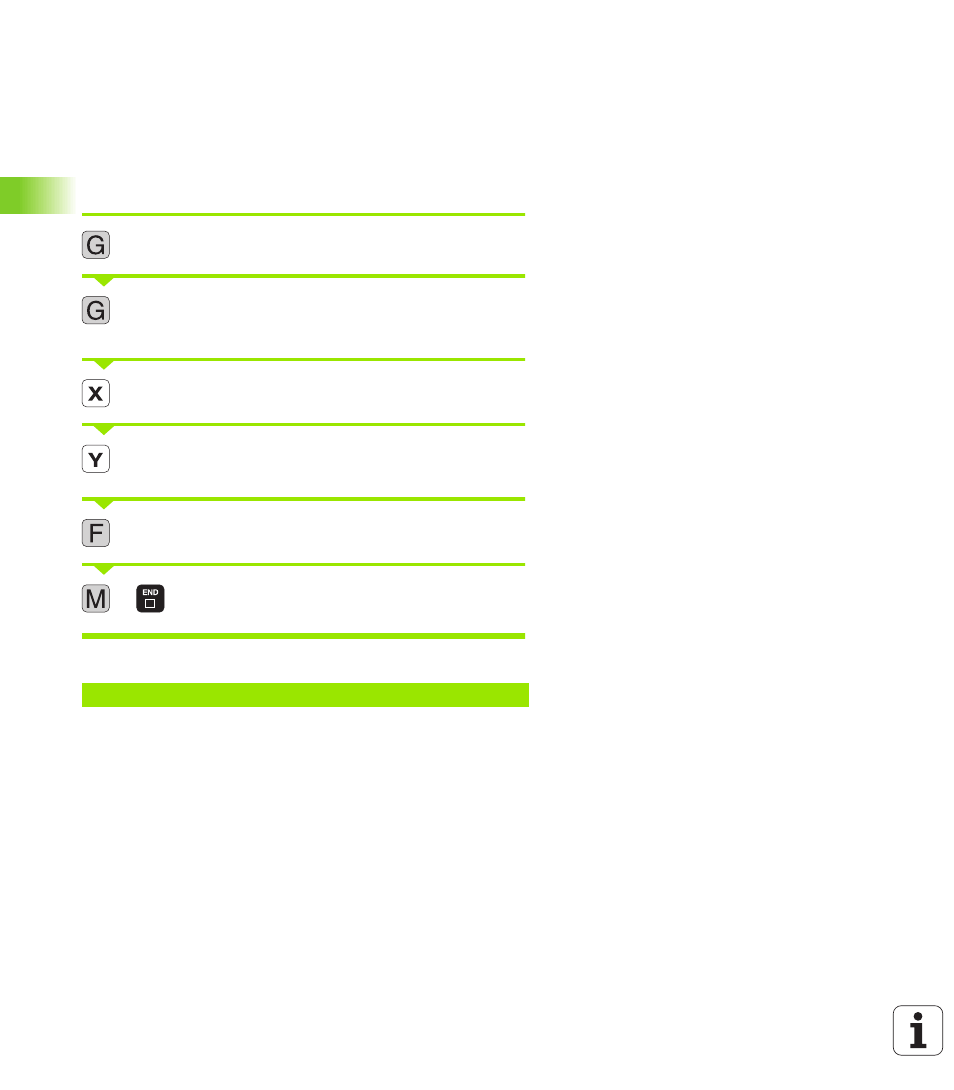

Ejemplo de una frase de posicionamiento
Abrir la frase
Desplazamiento sin corrección del radio de la
herramienta
Introducir la coordenada del pto. final para el eje X
Introducir la coordenada final para el eje Y, pasar con
la tecla ENT a la siguiente pregunta del diálogo
Avance para el tipo de trayectoria 100 mm/min
Función auxiliar M3 „cabezal conectado“, finalizar la
frase con la tecla END
La ventana del programa indica la frase:
N30 G01 G40 X+10 Y+5 F100 M3 *
1
40
10
5
100
3
