186 8 Programación: Ciclos
8.3 Ciclos p
ar
a taladr
ado
t
a
ladr
ad
o d
e r
o
sca y fr
esad
o d
e r
o
sca

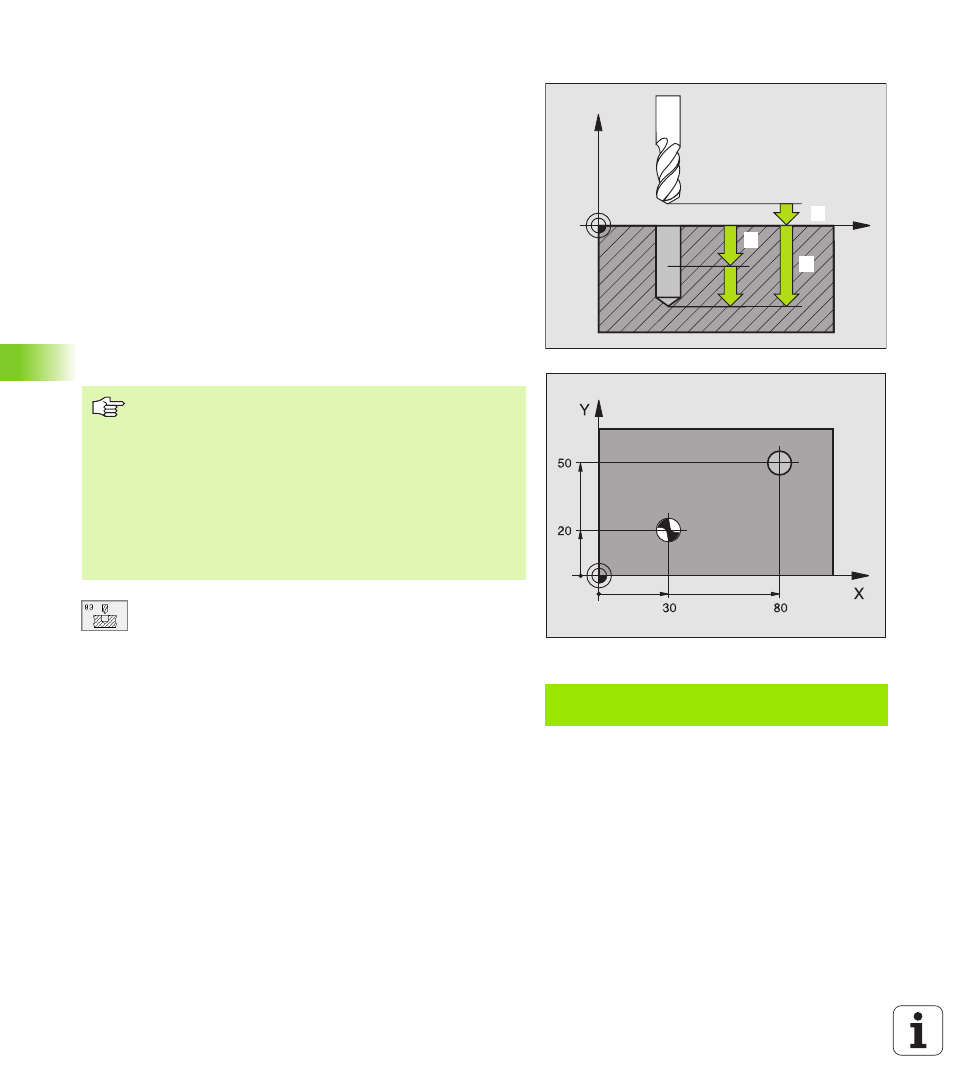

TALADRAR EN PROFUNDIDAD (ciclo G83)
1 La hta. taladra con el avance F programado desde la posición actual
hasta el primer paso de profundización
2 A continuación el TNC retira la hta. en marcha rápida y vuelve a
desplazarse hasta la primera profundidad de pasada, reduciendo
esta según la distancia de parada previa t.
3 El control calcula automáticamente la distancia de parada previa:
n Profundidad de taladrado hasta 30 mm: t = 0,6 mm
n Profundidad de taladrado más de 30 mm: t = profundidad /50
n máxima distancia de parada previa: 7 mm
4 A continuación la hta. taladra con el avance F programado hasta el
siguiente paso de profundización
5 El TNC repite este proceso (1 a 4), hasta que se ha alcanzado la
profundidad de taladrado dada
6 En la base del taladro, una vez transcurrido el tiempo de espera
para el desahogo de viruta, el TNC retira la hta. a la posición de
partida en marcha rápida
U U U U Distancia de seguridad 1 (valor incremental):
Distancia extremo de la hta. (posición de partida –
superficie de la pieza
U U U U Profundidad de taladrado 2 (valor incremental):
Distancia entre la superficie de la pieza – base del
taladro (extremo del cono)
U U U U Paso de profundización 3 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza. La profundidad de taladrado
no tiene porque ser múltiplo del paso de
profundización. La hta. se desplaza hasta la
profundidad de taladrado en una sola pasada cuando:
n
El paso de profundización y la profundidad total son
iguales
n
El paso de profundización es mayor a la prof. de
taladrado
U U U U Tiempo de espera en segundos : Tiempo durante el
cual la herramienta se para en la base de taladrado,
para cortar libremente
U U U U Avance F : Velocidad de desplazamiento de la hta. al
taladrar en mm/min
Ejemplo:Frase NC
N10 G83 P01 2 P02 -20 P03 -8 P04 0
P05 500 *
X
Z
1. 1.
2
3
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
