138 6 Programación: Programación de contornos
6.4 T
ipo
s d
e
tr
a
y
ect
o
ri
a – Co
or
d
e
nad
a
s car
te
sian

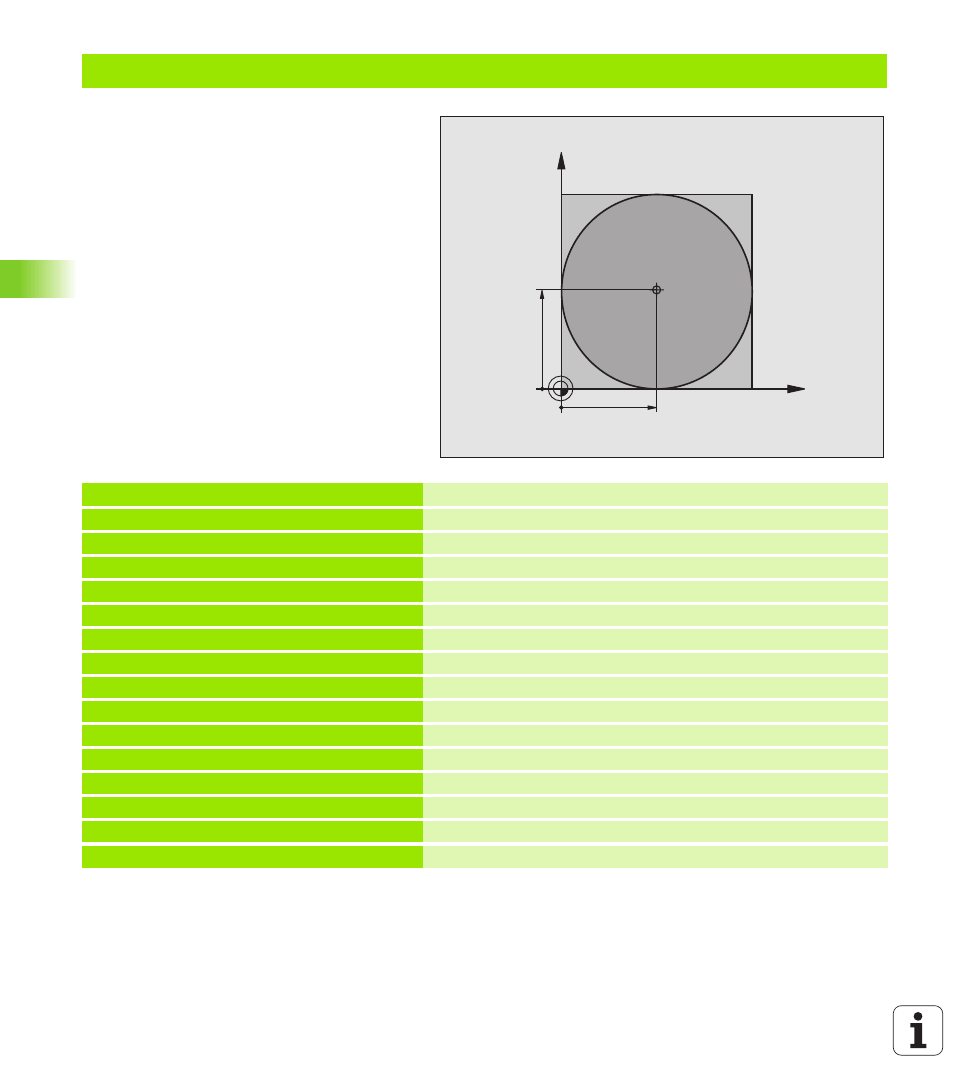

as Ejemplo: Círculo completo en cartesianas
%C-CC G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Definición del bloque
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+12,5 * Definición de la herramienta
N40 T1 G17 S3150 * Llamada a la herramienta
N50 G00 G40 G90 Z+250 * Retirar la herramienta
N60 I+50 J+50 * Definición del centro del círculo
N70 X-40 Y+50 * Posicionamiento previo de la herramienta
N80 G01 Z-5 F1000 M3 * Desplazamiento a la profundidad de mecanizado
N90 G41 X+0 Y+50 F300 * Aproximación al punto inicial del círculo, corrección de radio G41
N100 G26 R5 F150 * Aproximación tangencial
N110 G02 X+0 * Llegada al punto final del círculo (= punto de partida del círculo)
N120 G27 R5 F500 * Salida tangencial
N130 G01 G40 X-40 Y-50 F1000 * Retirar la hta. en el plano de mecanizado, cancelar la corrección de radio
N140 G00 Z+250 M2 * Retirar la hta. en el eje de la misma, final del programa
N999999 %C-CC G71 *
X
Y
50
50
CC
