GIRO (ciclo G73)

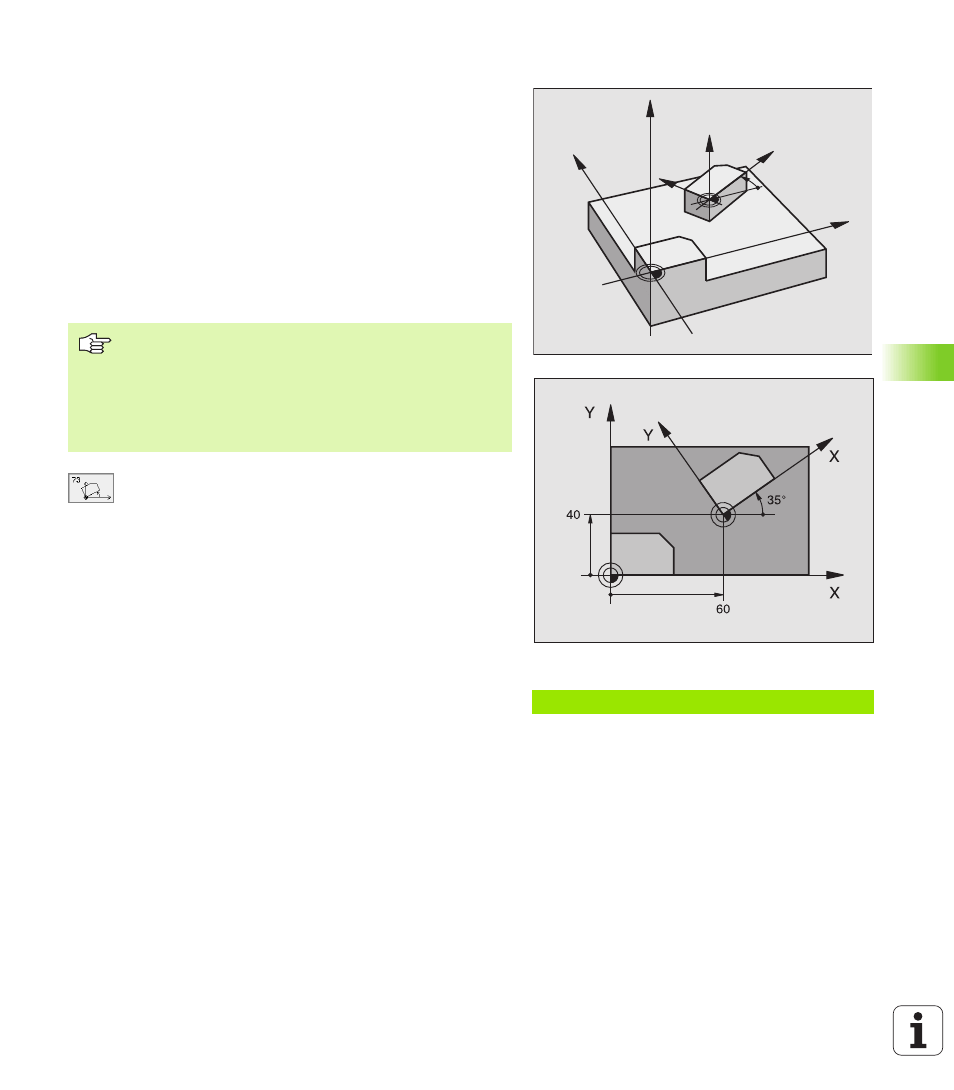

Dentro de un programa el TNC puede girar el sistema de coordenadas
en el plano de mecanizado según el punto cero activado.
Activación
El GIRO se activa a partir de su definición en el programa. También
actúa en el modo de funcionamiento Posicionamiento manual. El TNC
visualiza los ángulos de giro activados en la visualización de estados
adicional.
Eje de referencia para el ángulo de giro:
n Plano X/Y Eje X
n Plano Y/Z Eje Y
n
Plano Z/X Eje Z
U U U U Giro : Introducir el ángulo de giro en grados (°). Campo
de introducción: -360° a +360° (en absolutas G90
delante de H o incremental G91 delante de H)
Anulación
Se programa de nuevo el ciclo GIRO indicando el ángulo de giro 0°.
Ejemplo:Frase NC
N72 G73 G90 H+25 *
Z
Z
X
X
Y
Y
Antes de la programación debe tenerse en cuenta
El TNC cancela una corrección de radio activada, mediante
la definición del ciclo G73. Si es preciso programar de
nuevo la corrección de radio.
Una vez definido el ciclo G73, se desplazan los dos ejes del
plano de mecanizado para poder activar el giro.
