6.5 T
ipo
s d
e
tr
a
y
ect
o
ri
a – Co
or
d
e
nad
a
s
pola
re
s

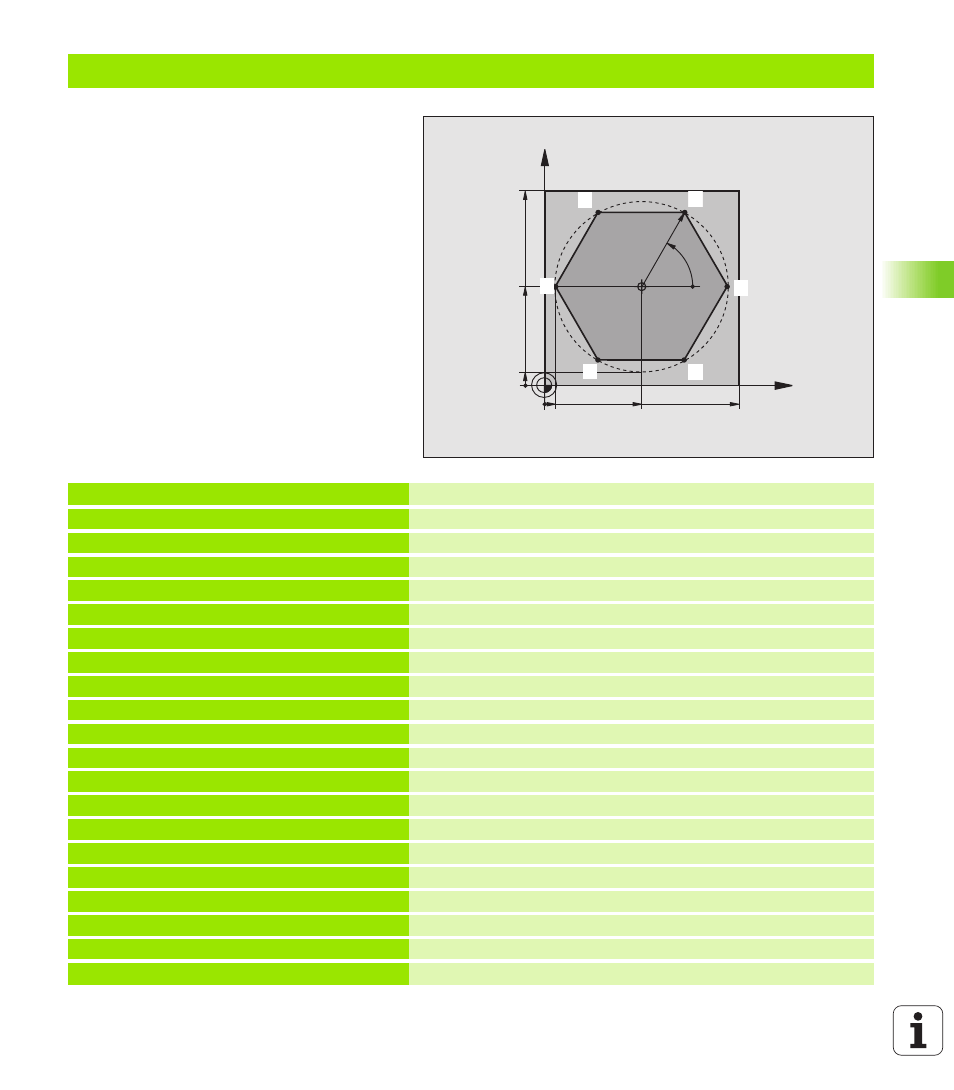

Ejemplo: Movimiento lineal en polares
%LINEARPO G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Definición del bloque
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+7,5 *
Definición de la herramienta
N40 T1 G17 S4000 *
Llamada a la herramienta
N50 G00 G40 G90 Z+250 *
Definición del punto de referencia para las coordenadas polares
N60 I+50 J+50 *
Retirar la herramienta
N70 G10 R+60 H+180 *
Posicionamiento previo de la herramienta
N80 G01 Z-5 F1000 M3 *
Desplazamiento a la profundidad de mecanizado
N90 G11 G41 R+45 H+180 F250 *
Llegada al punto 1 del contorno
N110 G26 R5 *
Llegada al punto 1 del contorno
N120 H+120 *
Llegada al punto 2
N130 H+60 *
Llegada al punto 3
N140 H+0 *
Llegada al punto 4
N150 H-60 *
Llegada al punto 5
N160 H-120 *
Llegada al punto 6
N170 H+180 *
Llegada al punto 1
N180 G27 R5 F500 *
Salida tangencial
N190 G40 R+60 H+180 F1000 *
Retirar la hta. en el plano de mecanizado, cancelar la corrección de radio
N200 G00 Z+250 M2 *
Retirar la hta. en el eje de la misma, final del programa
N999999 %LINEARPO G71 *
