Añadir un círculo de redondeo entre las rectas:
M112 (TNC 426, TNC 430)
Compatibilidad
Debido a motivos de compatibilidad se sigue disponiendo de la
función M112 en los TNC 426 y TNC 430. Sin embargo para
determinar la tolerancia en los fresados rápidos del contorno,
HEIDENHAIN recomienda emplear en estos TNC’s el ciclo
TOLERANCIA, véase „TOLERANCIA (ciclo G62, excepto TNC 410)”,
página 318.
Añadir transiciones de contorno entre cualquier
elemento del mismo: M112 (TNC 410)
Comportamiento standard
El TNC detiene brevemente la máquina en los cambios de dirección
mayores al ángulo límite indicado (MP7460) (parada de precisión).
En las frases del programa con corrección de radio (G41/G42) el TNC
añade automáticamente un círculo de transición en las esquinas
exteriores.
Comportamiento con M112
El TNC añade entre cualquier tramo del contorno (con o sin
corrección), que se encuentre en el plano o en el espacio, la transición
de contorno que se desee:
n Círculo tangente: MP7415.0 = 0
En las posiciones de unión se produce mediante la modificación de
la curva un salto en la aceleración
n Polinomino 3er orden (spline cúbico): MP7415.0 = 1
En las posiciones de unión no aparece ningún salto en la velocidad
n Polinomio 5º orden: MP7415.0 = 2
En las posiciones de unión no aparece ningún salto en la aceleración
n Polinomio 7º orden: MP7415.0 = 3 (ajuste preliminar)
tEn las posiciones de unión no aparece ningún salto en el tirón

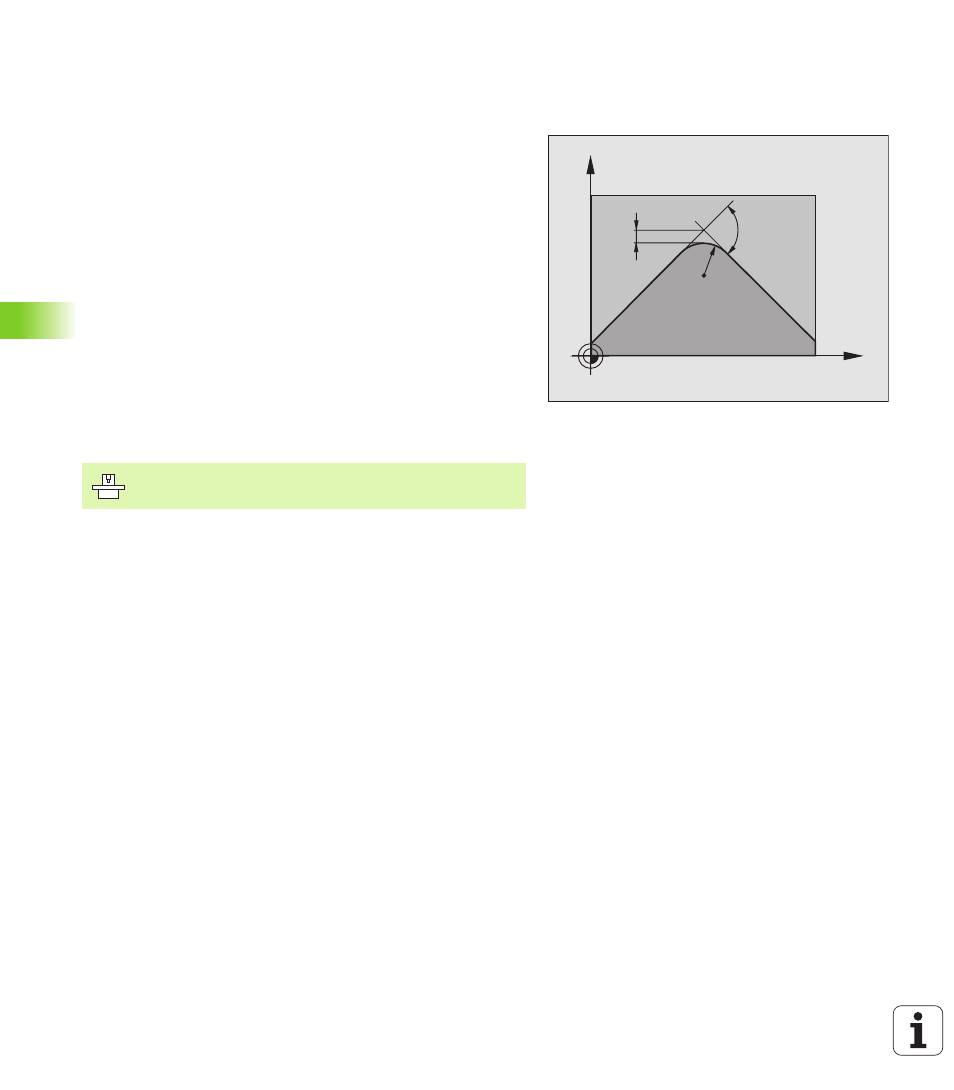

Desviación admisible del contorno E
Con el valor de tolerancia T se determina cuanto se puede desviar el
contorno fresado del contorno programado. Si no se introduce ningún
valor de tolerancia, el TNC calcula el paso de contorno de tal forma que
se desplaza con el avance de trayectoria programado.
Angulo límite H
Cuando se introduce un ángulo límite A, el TNC sólo alisa las
transiciones del contorno en las cuales el ángulo del cambio de
dirección es mayor al ángulo límite programado. Si se introduce el
ángulo límite = 0, el TNC también sobrepasa los tramos tangenciales
con aceleración constante. Margen de introducción: 0° a 90°.
X
Y
T
A
R
Se puede ajustar el comportamiento de M112 mediante
parámetros de máquina.
