TNC 410, TNC 426, TNC 430 de HEIDENHAIN 111
5.3 Cor
re
cción
de la
her
ramienta
5.3 Corrección de la herramienta
Introducción
El TNC corrige la trayectoria según el valor de corrección para la
longitud de la herramienta en el eje del cabezal y según el radio de la
herramienta en el plano de mecanizado.
Si se elabora el programa de mecanizado directamente en el TNC, la
corrección del radio de la herramienta sólo actúa en el plano de
mecanizado. Para ello el TNC tiene en cuenta hasta un total de cinco
ejes incluidos ejes giratorios.

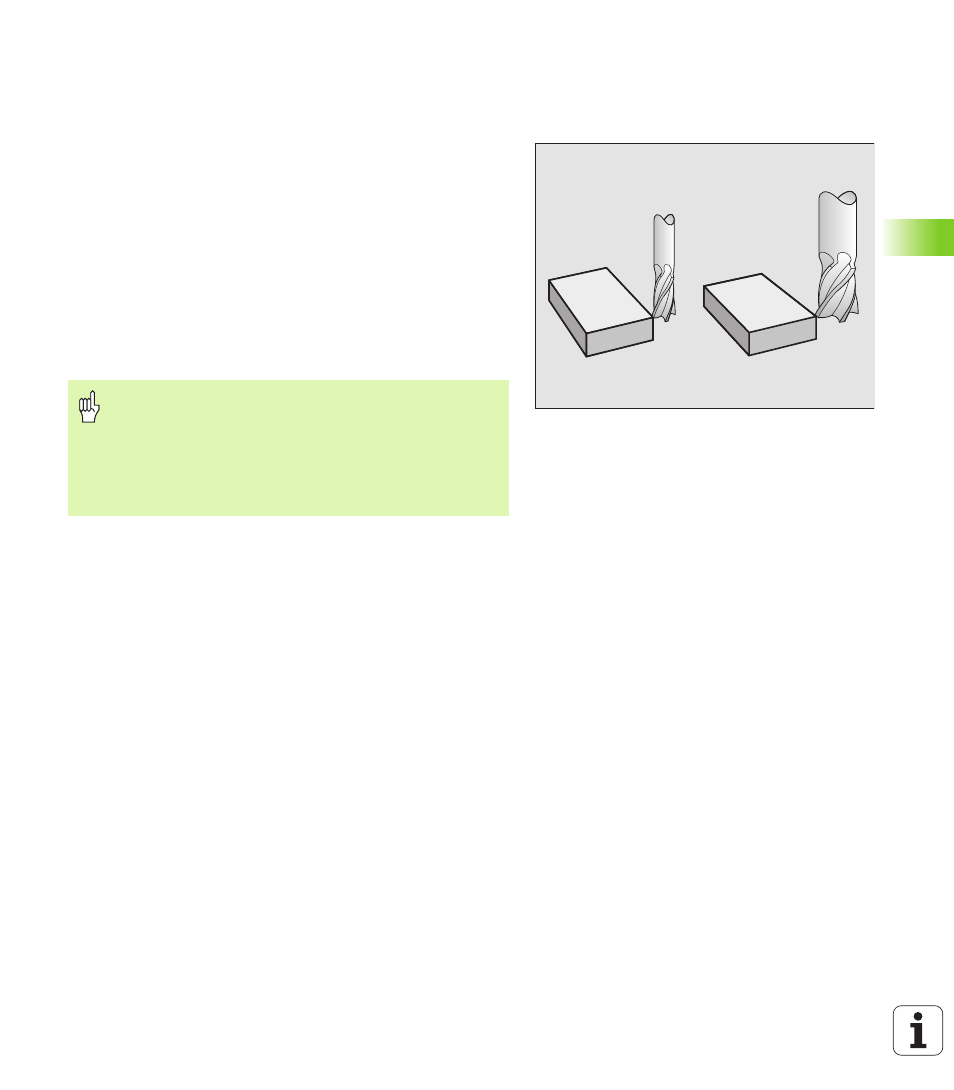

Corrección de la longitud de la herramienta
La corrección de la longitud de la herramienta actúa en cuanto se llama
a la herramienta y se desplaza en el eje del cabezal. Se elimina nada
más llamar a una herramienta con longitud L=0.
En la corrección de la longitud se tienen en cuenta los valores delta
tanto de la frase T como de la tabla de herramientas.
Valor de corrección = L + DL
T
+ DL
TAB
con
Cuando se elimina una corrección de longitud con valor
positivo con T0, se reduce la distancia entre la hta. y la
pieza.
Después de la llamada a una herramienta se modifica la
trayectoria programada de la hta. en el eje del cabezal
según la diferencia de longitudes entre la hta. anterior y la
nueva.
L : Longitud de la hta. L de la frase G99 o de la tabla de htas.
DL
TL
: Sobremedida DL para la longitud de la frase T (la
visualización de posiciones no lo tiene en cuenta)
DL
TAB
: Sobremedida DL para la longitud de la tabla de htas.
