TNC 410, TNC 426, TNC 430 de HEIDENHAIN 249
8.4 Ciclos p
ar
a el fr
esad
o de
cajer
as, r
anu
ras e isla
s

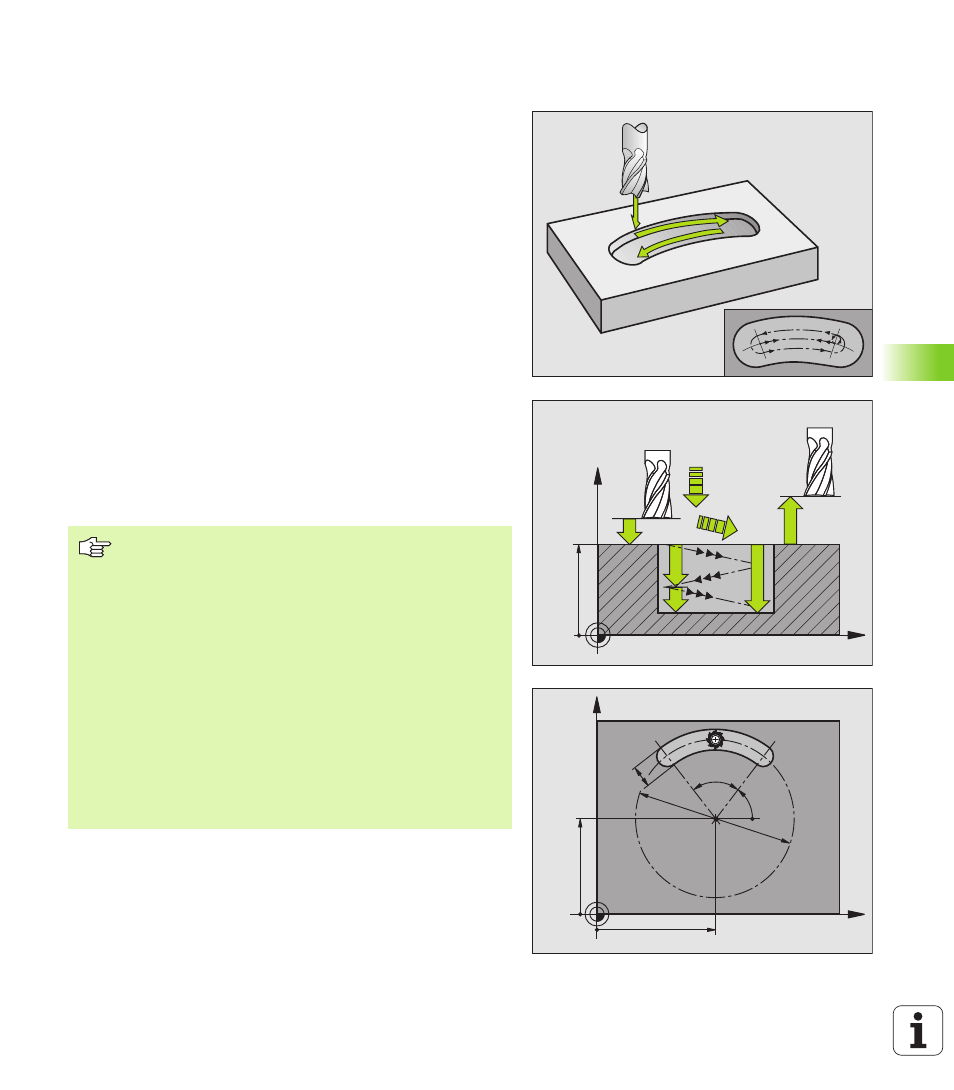

RANURA CIRCULAR (taladro coliso) con
introducción pendular (ciclo G211)
Desbaste
1 El TNC posiciona la herramienta en marcha rápida en el eje de la
misma a la 2ª distancia de seguridad y a continuación en el centro
del círculo derecho. Desde allí el TNC posiciona la herramienta a la
distancia de seguridad programada sobre la superficie de la pieza
2 La hta. se desplaza con el avance de fresado a la superficie de la
pieza; desde allí se desplaza la fresa – penetra inclinada en la pieza
– hasta el otro final de la ranura
3 A continuación la hta. retrocede de nuevo inclinada al punto de
partida; este proceso (2 a 3) se repite hasta haber alcanzado la
profundidad de fresado programada
4 A la profundidad de fresado el TNC desplaza la hta. para el fresado
transversal al otro final de la ranura
Acabado
5 Desde el centro de la ranura el TNC desplaza la hta.
tangencialmente hacia el contorno acabado ; después realiza el
acabado del contorno en sentido sincronizado (con M3), y si se ha
programado en varias aproximaciones. El punto inicial para el
proceso de acabado se encuentra en el centro del círculo derecho.
6 Al final del contorno la hta. se retira tangencialmente del mismo
7 Para finalizar la hta. retrocede en marcha rápida a la distancia de
seguridad y – si se ha programado – a la 2ª distancia de seguridad
X
Z
Q200
Q207
Q202
Q203
Q204
Q201
X
Y
Q217
Q216
Q248
Q245
Q219
Q244
Antes de la programación debe tenerse en cuenta
El TNC posiciona previamente la hta. de forma automática
en el eje de la misma y en el plano de mecanizado.
En el desbaste la hta. profundiza con un movimiento
helicoidal de forma pendular de un extremo a otro de la
ranura. Por ello no se precisa el taladrado previo.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Seleccionar el diámetro de la fresa que no sea mayor a la
anchura de la ranura y que no sea menor a un tercio de la
misma.
Seleccionar el diámetro de la fresa menor a la mitad de la
longitud de la ranura. De lo contrario el TNC no puede
realizar la introducción pendular.
