314 8 Programación: Ciclos
8.9
Los ciclo
s
p
ar
a la tr
aslación
de coo
rden
ada
s

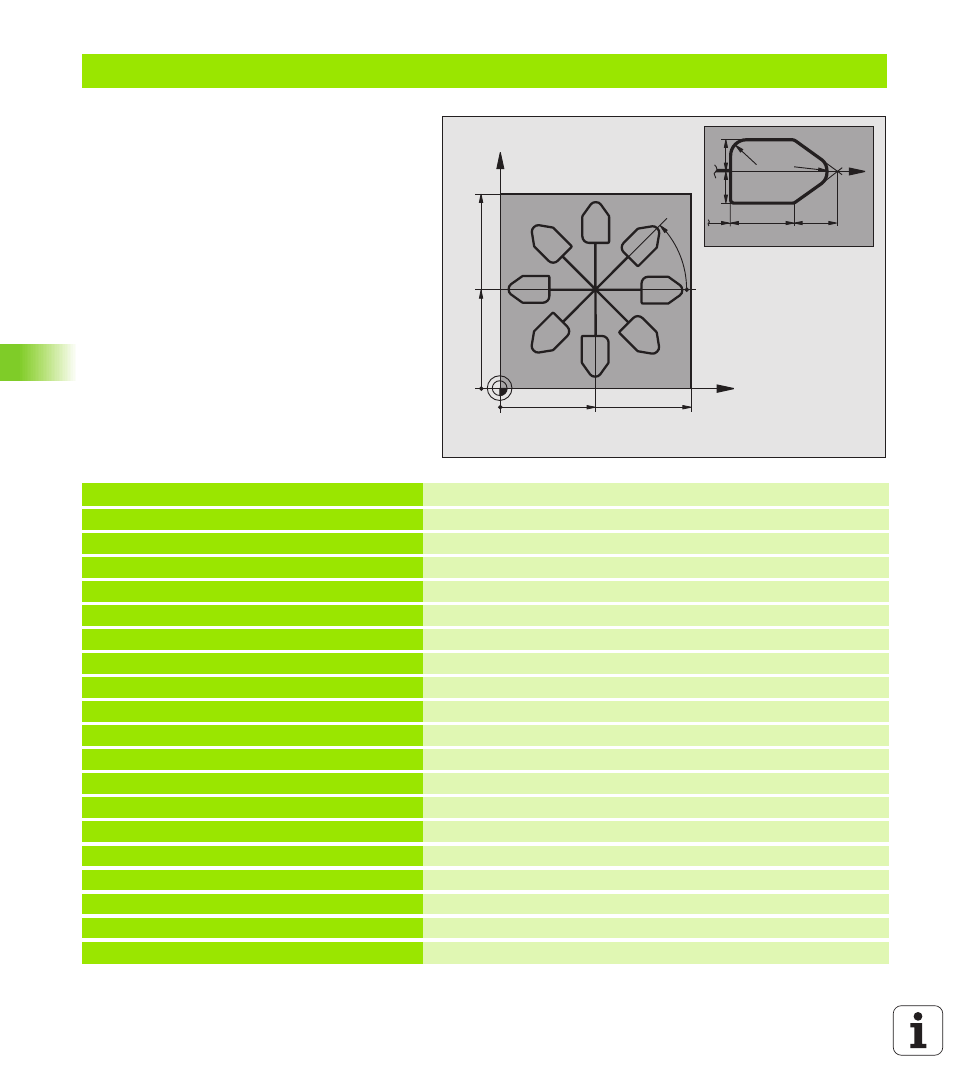

Ejemplo: Traslación de coordenadas
Desarrollo del programa
n Traslación de coordenadas en el pgm principal
n Mecanizado en el subprograma, véase
„Subprogramas”, página 321
%KOUMR G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Definición del bloque
N20 G31 G90 X+130 Y+130 Z+0 *
N30 G99 T1 L+0 R+1 * Definición de la herramienta
N40 T1 G17 S4500 * Llamada a la herramienta
N50 G00 G40 G90 Z+250 * Retirar la herramienta
N60 G54 X+65 Y+65 * Desplazamiento del punto cero al centro
N70 L1,0 * Llamada al fresado
N80 G98 L10 * Fijar una marca para la repetición parcial del programa
N90 G73 G91 H+45 * Giro a 45° en incremental
N100 L1,0 * Llamada al fresado
N110 L10,6 * Retroceso al LBL 10; en total seis veces
N120 G73 G90 H+0 * Anular el giro
N130 G54 X+0 Y+0 * anular el desplazamiento del punto cero
N140 G00 Z+250 M2 * Retirar la herramienta, final del programa
N150 G98 L1 * Subprograma 1:
N160 G00 G40 X+0 Y+0 * Determinación del fresado
N170 Z+2 M3 *
N180 G01 Z-5 F200 *
N190 G41 X+30 *
X
Y
65
65
130
130
45°
X
20
30
10
R5
R5 10
10
