404 12 Funciones MOD
12.7 In
terf
az E
ther
n
et (no T
N
C
4
1
0)
12.7 Interfaz Ethernet (no TNC 410)
Introducción
Opcionalmente se puede equipar el TNC con una tarjeta Ethernet, para
conectar el control como cliente de una red. El TNC transmite los
datos a través de la tarjeta Ethernet según el protocolo TCP/IP
(Transmission Control Protocol/Internet Protocol) y con ayuda del
sistema NFS (Network File System). TCP/IP y NFS están
implementados sobre todo en sistemas de ordenadores UNIX, de
forma que por lo general el TNC puede comunicar con el entorno UNIX
sin otro software adicional.
Los PC con sistemas de funcionamiento Microsoft también trabajan
en las redes con TCP/IP, pero no con NFS. Por ello, se precisa de un
software adicional para poder conectar el TNC a una red de
ordenadores. HEIDENHAIN recomienda para los sistemas operativos
Windows 95, Windows 98 y Windows NT 4.0 el software de red
CimcoNFS for HEIDENHAIN, que puede solicitarse por separado o
junto a la tarjeta Ethernet para el TNC:
Instalación de la tarjeta Ethernet
Posibles conexiones
Es posible conectar la tarjeta Ethernet del TNC mediante la conexión
RJ45 (X26,10BaseT) en su red. Ambas conexiones están separadas
galvánicamente de la electrónica del control.
Conexión RJ45 X26 (10BaseT)
En la conexión 10 base T, para conectar el TNC a la red, se utiliza el
cable Pair Twisted,
Artículo Nº de pedido HEIDENHAIN
Exclusivamente Software
CimcoNFS para
HEIDENHAIN 339 737-01
Tarjeta Ethernet y software
CimcoNFS for HEIDENHAIN 293 890-73
¡Desconectar el TNC y la máquina antes de instalar la
tarjeta Ethernet!
Siga las instrucciones de montaje que se adjuntan con la
tarjeta Ethernet!
La longitud máxima del cable entre el TNC y un punto de
nudos con cable no apantallado es como máximo
100 m, y con cable apantallado como máximo 400 m.

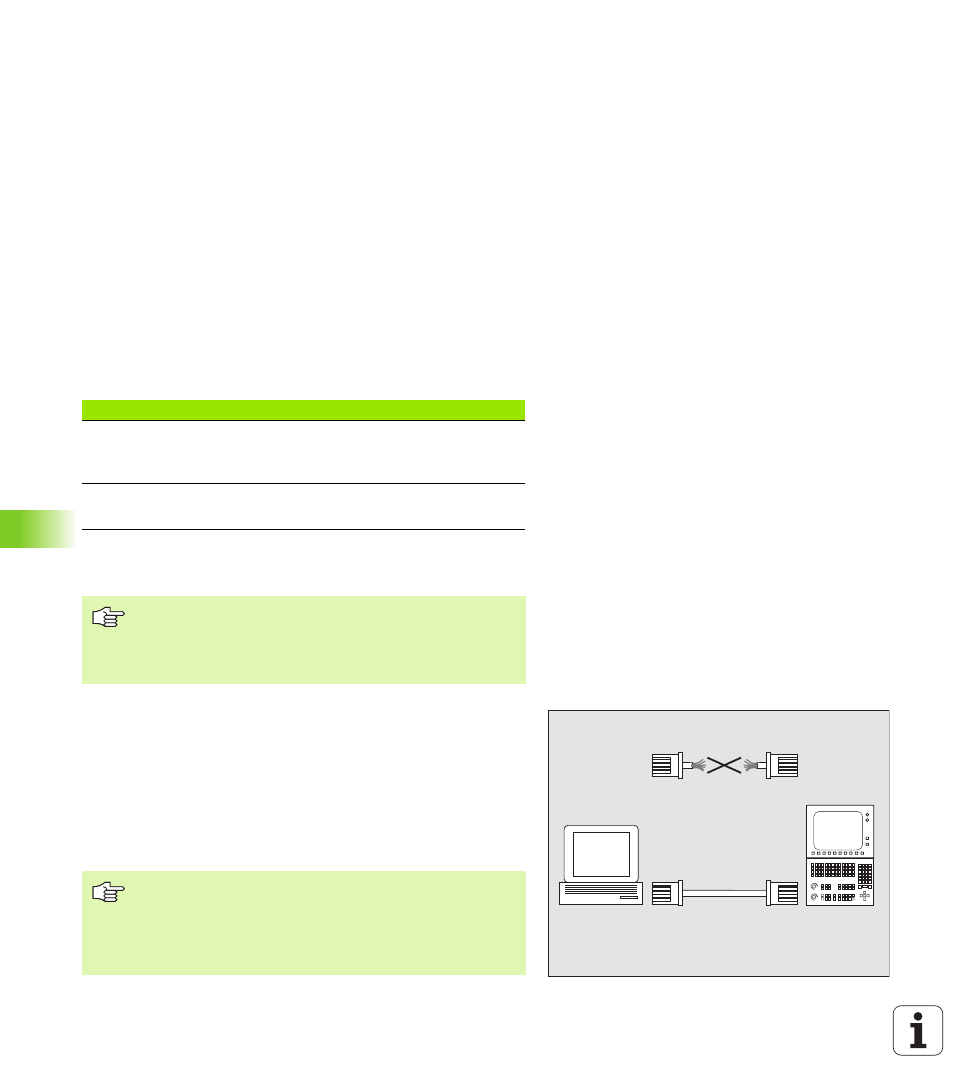

Si se conecta el TNC directamente al PC, debe emplearse
un cable cruzado.
PC
TNC
10BaseT
