8.3 Ciclos p
ar
a taladr
ado
t
a
ladr
ad
o d
e r
o
sca y fr
esad
o d
e r
o
sca
U
U
U
U

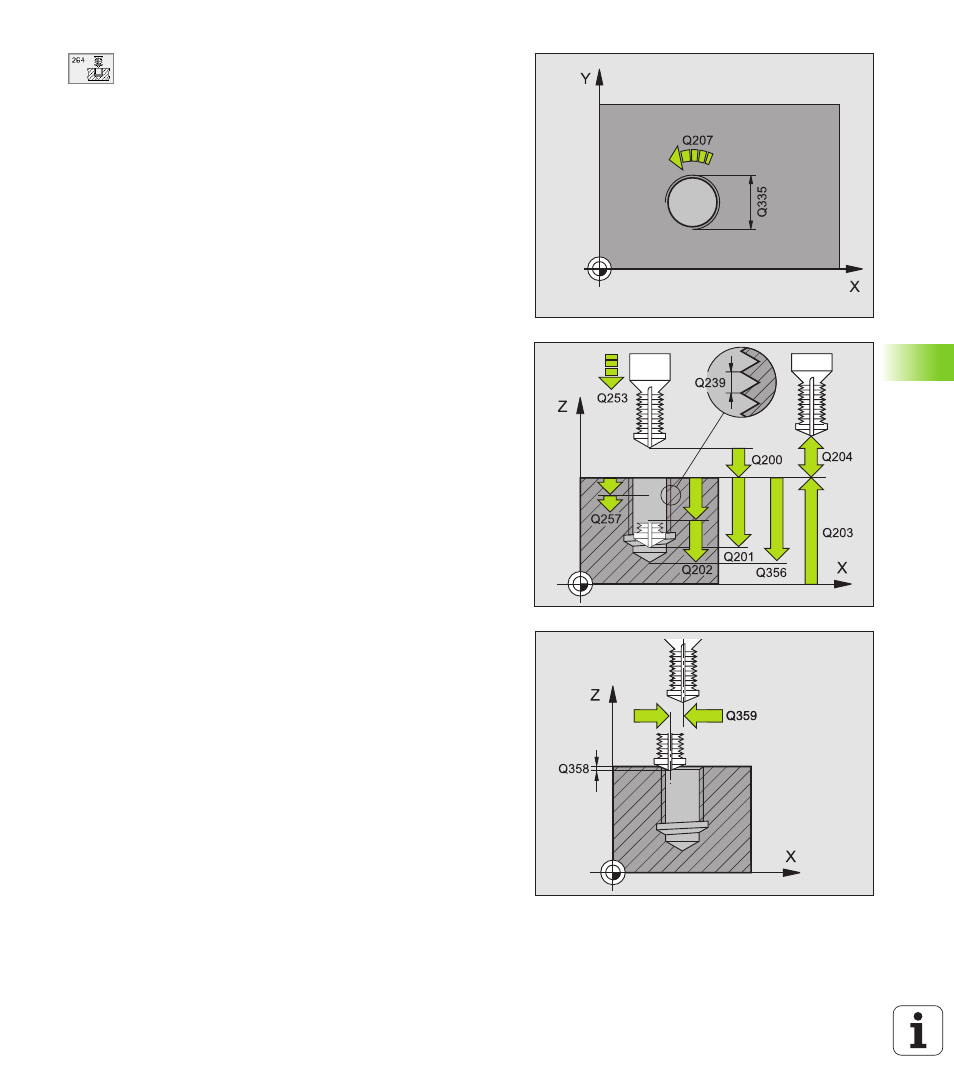

Diámetro nominal
Q335: Diámetro nominal de la rosca
U
U
U
U
Paso de roscado
Q239: Paso de la rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+= rosca a derechas
– = rosca a izquierdas
U
U
U
U
Profundidad de la rosca
Q201 (valor incremental):
Distancia entre la superficie de la pieza y la base de la
rosca
U
U
U
U
Profundidad de taladrado
Q356: (valor incremental):
Distancia entre la superficie de la pieza y la base del
taladro
U
U
U
U
Avance del posicionamiento previo
Q253: Velocidad
de desplazamiento de la hta. al profundizar en la pieza
o bien al salir de la misma en mm/min
U
U
U
U
Tipo de fresado
Q351: Tipo de fresado con M03
+1 = fresado sincronizado
–1 = fresado a contramarcha
U
U
U
U
Paso de profundización
Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza. La profundidad de taladrado no tiene porqué
ser múltiplo del paso de profundización. El TNC se
desplaza en un sólo paso de mecanizado a la
profundidad total cuando:
n
El paso de profundización y la profundidad total son
iguales
n
El paso de profundización es mayor a la profundidad
total
U
U
U
U
Distancia de parada previa arriba
Q258 (valor
incremental): Distancia de seguridad para el
posicionamiento en marcha rápida, cuando el TNC
desplaza de nuevo la hta. después de un retroceso del
taladro al paso de profundización actual
U
U
U
U
Profundidad de taladrado hasta el arranque de
viruta
Q257 (valor incremental): Aproximación,
después de la cual el TNC realiza el arranque de viruta.
No se produce rotura de virutas si se introduce 0
U
U
U
U
Retroceso en la rotura de viruta
Q256 (valor
incremental): Valor según el cual el TNC retira la hta.
para el arranque de viruta
U
U
U
U
Profundidad de fresado frontal
Q358 (valor
incremental): Distancia entre la superficie de la pieza
y el extremo de la hta. en la profundización frontal
U
U
U
U
Desvío en la profundización frontal
Q359 (valor
incremental): Distancia según la cual el TNC desplaza
el centro de la hta. desde el centro del taladro
