TNC 410, TNC 426, TNC 430 de HEIDENHAIN 293
8.8 Ciclos p
ar
a el p
lanead
o U U U U Punto inicial 1er eje Q225 (valor absoluto):
Coordenadas del punto de partida en la superficie a
planear en el eje principal del plano de mecanizado
U U U U Punto inicial 2º eje Q226 (valor absoluto):
Coordenadas del punto de partida de la superficie a
planear en el eje transversal del plano de mecanizado
U U U U Punto inicial 3er eje Q227 (valor absoluto): Altura
en el eje de la hta. a la cual se realiza el planeado
U U U U Longitud 1er lado Q218 (valor incremental): Longitud
de la superficie a planear en el eje principal del plano
de mecanizado referida al punto inicial del 1er eje
U U U U 2ª 2º lado Q219 (valor incremental): Longitud de la
superficie a planear en el eje transversal del plano de
mecanizado, referida al 2º eje
U U U U Número cortes Q240: Número de cortes con los
cuales la hta. se desplaza a lo ancho
U U U U Avance al profundizar Q206:Velocidad de
desplazamiento de la hta. al desplazarse desde la
distancia de seguridad a la profundidad de fresado en
mm/min
U U U U Avance de fresado Q207: Velocidad de
desplazamiento de la hta. durante el fresado en mm/
min
U U U U Avance transversal Q209: Velocidad de
desplazamiento de la hta. al desplazarse a la siguiente
línea en mm/min; si se realiza un desplazamiento
transversal en vacio, Q209 puede ser mayor que
Q207
U U U U Distancia de seguridad Q200 (valor incremental):
entre el extremo de la hta. y la profundidad de fresado
en el posicionamiento al principio y al final del ciclo
Ejemplo:Frase NC
N71 G230 Q225=+10 Q226=+12 Q227=+2,5
Q218=150 Q219=75 Q240=25 Q206=150
Q207=500 Q209=200 Q200=2 *

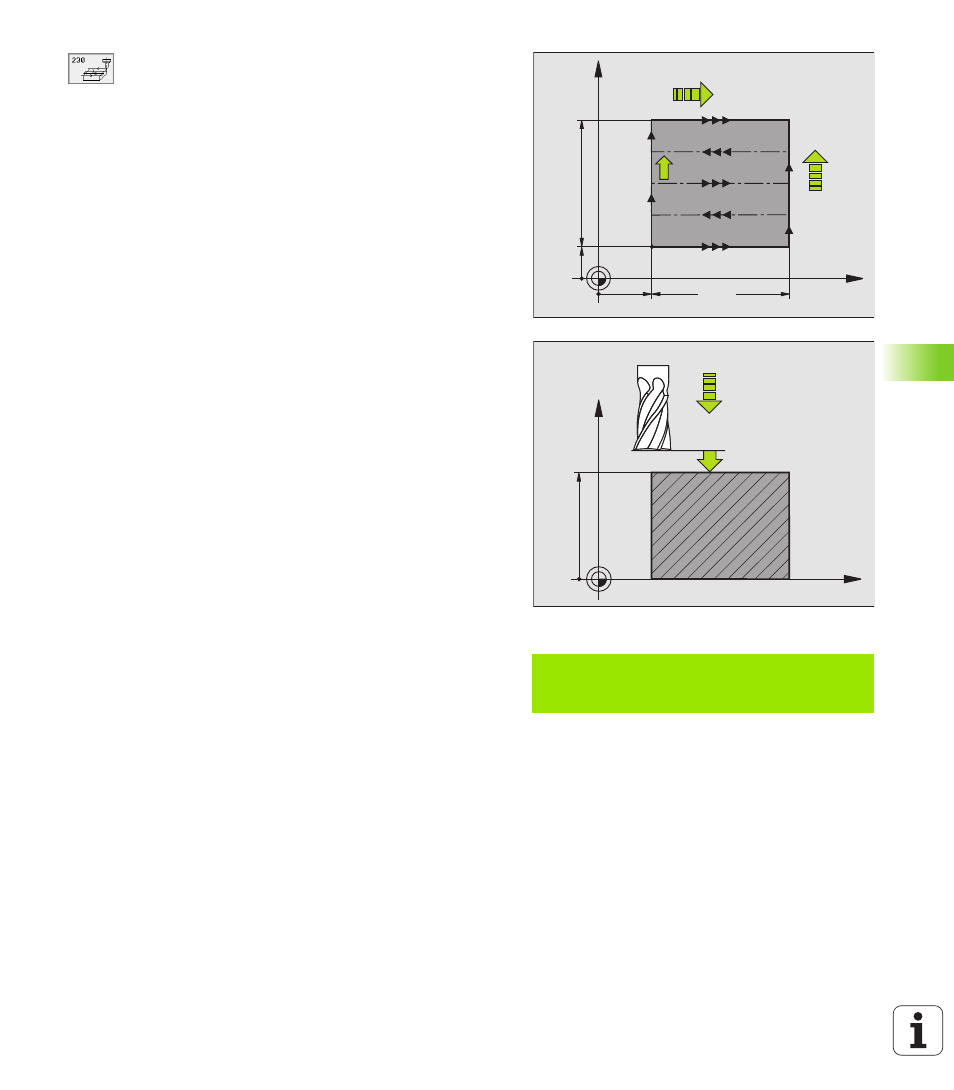

X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
