TALADRADO DE ROSCA (ciclo G86,
excepto TNC 410)

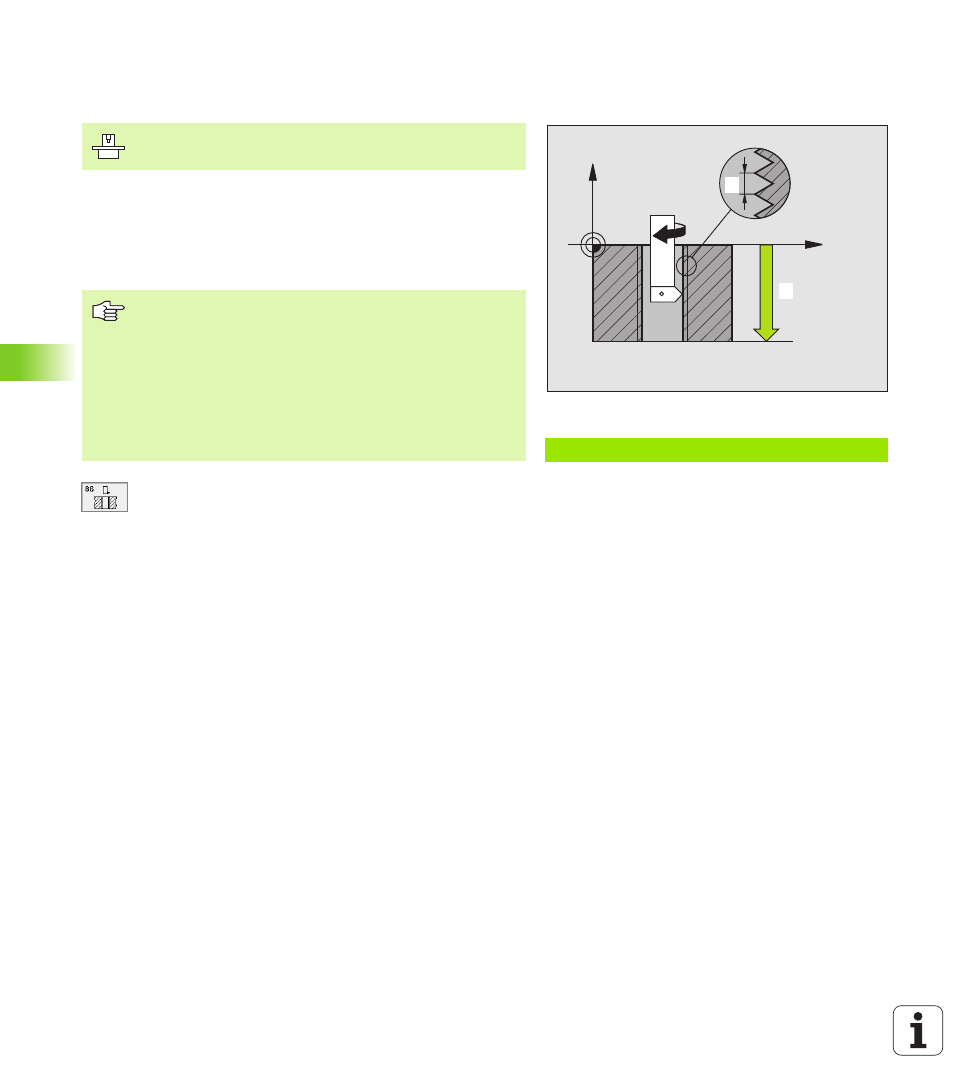

El ciclo G86 ROSCADO A CUCHILLA desplaza la hta., con cabezal
controlado, desde la posición actual con las revoluciones activadas a la
profundidad programada. En la base de taladro tiene lugar una parada
del cabezal. Los movimientos de aproximación y salida se programan
mejor por separado – preferentemente en un ciclo de constructor.
Para ello recibirá más información del constructor de su máquina.
U U U U Profundidad de taladrado 1 : Distancia posición
actual de la hta. – final de la rosca
El signo de la profundidad determina la dirección del
mecanizado („–“ corresponde a la dirección negativa
en el eje de la hta.)
U U U U Paso de roscado 2 :
Paso de la rosca. El signo determina si el roscado es
a derechas o a izquierdas:
+= roscado a derechas (M3 cuando la profundidad del
taladro es negativa)
– = roscado a izquierdas (M4 cuando la profundidad
del taladro es negativa)
Ejemplo:Frase NC
N22 G86 P01 -20 P02 +1 *
X
Z
1. 1.
1. 2
El constructor de la máquina prepara la máquina y el TNC.
Antes de la programación debe tenerse en cuenta
El TNC calcula el avance dependiendo del número de
revoluciones. Si se gira el potenciómetro de override para
las revoluciones durante el roscado, el TNC regula
automáticamente el avance.
El potenciómetro para el override del avance está inactivo.
El TNC conecta y desconecta automáticamente el cabezal.
Antes de la llamada al ciclo no se programan ni M3 ni M4.
