132
6 Programación: Programación de contornos
6.4 T
ipo
s d
e
tr
a
y
ect
o
ri
a – Co
or
d
e
nad
a
s car
te
sian
as
Trayectoria circular G02/G03/G05 con radio
determinado
La hta. se desplaza sobre una trayectoria circular con radio R.
Sentido
n
En sentido horario: G02
n
En sentido antihorario: G03
n
Sin indicación de la dirección de giro: G05. El TNC realiza el recorrido
por la trayectoria circular con la última dirección de giro programada
Programación
U
U
U
U
Introducir las coordenadas del punto final del arco del
círculo
U
U
U
U
Radio R
Atención: ¡El signo determina el tamaño del arco del
círculo!
Si es preciso:
U
U
U
U
Avance F
U
U
U
U
Función auxiliar M

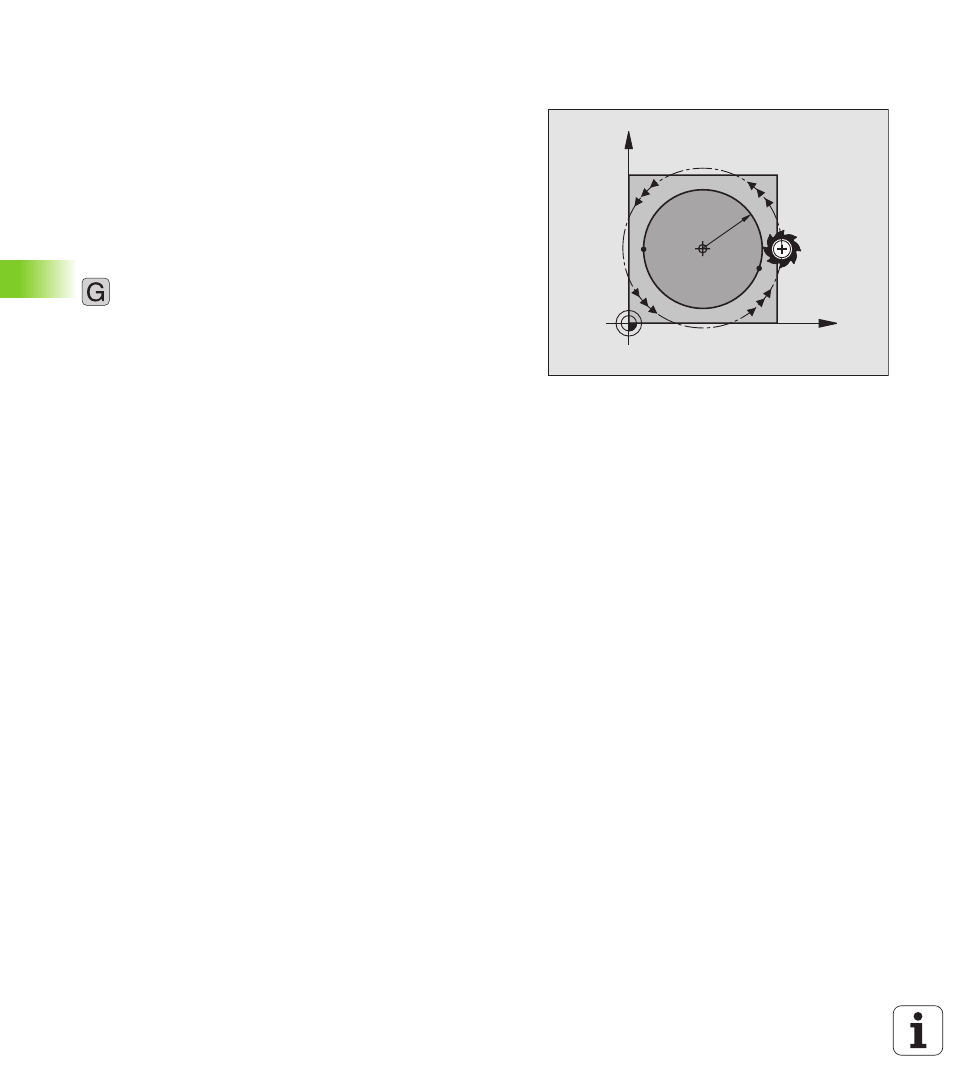

Círculo completo
Para un círculo completo se programan dos frases CR sucesivas:
El punto final de la primera mitad del círculo es el pto. de partida del
segundo. El punto final de la segunda mitad del círculo es el punto de
partida del primero.
X
Y
I,J
S
1
=E
2
E
1
=S
2
R
3
