TNC 410, TNC 426, TNC 430 de HEIDENHAIN 205
8.3 Ciclos p
ar
a taladr
ado
t
a
ladr
ad
o d
e r
o
sca y fr
esad
o d
e r
o
sca

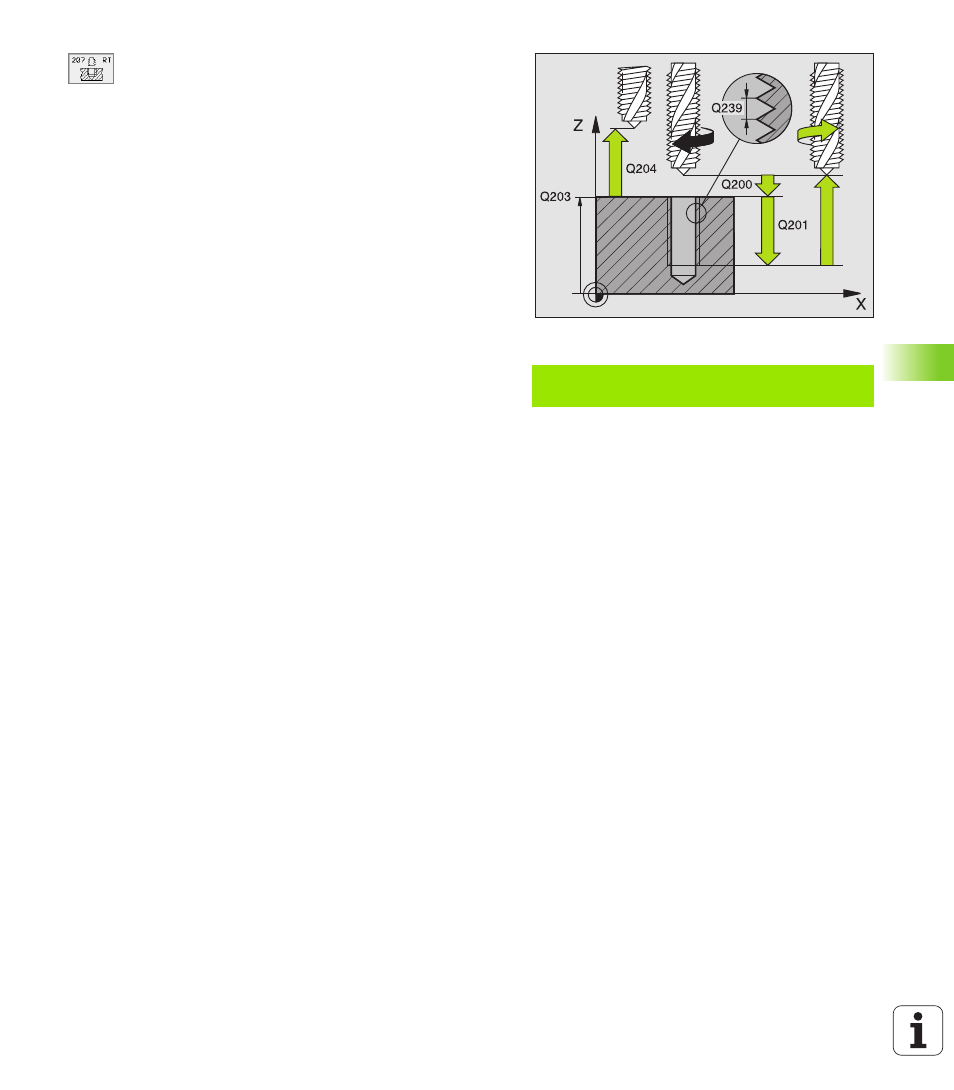

U U U U Distancia de seguridad Q200 (valor incremental):
Distancia extremo de la hta. (posición inicial) –
superficie de la pieza
U U U U Profundidad de taladrado Q201 (valor incremental):
Distancia superficie de la pieza – final de la rosca
U U U U Paso de roscado Q239
Paso de la rosca. El signo determina si el roscado es
a derechas o a izquierdas:
+= rosca a derechas
–= rosca a izquierdas
U U U U Coord. de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
U U U U 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se produce
ninguna colisión entre la hta. y la pieza
Retirar la hta. durante la interrupción del programa
Si se pulsa la tecla de parada durante el proceso de roscado, pulsar la
tecla externa de parada, el TNC visualiza la softkey DESPLAZAR
LIBREMENTE DE FORMA MANUAL. Si se pulsa RETIRAR HTA.
MANUALMENTE, la hta. se retira de forma controlada. Para ello se
activa el pulsador de dirección positiva del eje de la herramienta
activado.
Ejemplo:Frase NC
N26 G207 Q200=2 Q201=-20 Q239=+1
Q203=+25 Q204=50 *
