TNC 410, TNC 426, TNC 430 de HEIDENHAIN
123
6.3 A
p
ro
ximación
y sali
da d
e
l co
nt
o
rn
o
Punto final
Condiciones para seleccionar el punto final:
n
Que la herramienta se pueda aproximar sin colisionar
n
Que esté próximo al primer punto del contorno
n
Evitar dañar el contorno: El punto de partida óptimo se encuentra en
la prolongación de la trayectoria de la herramienta para el
mecanizado del último elemento del contorno.
Ejemplo

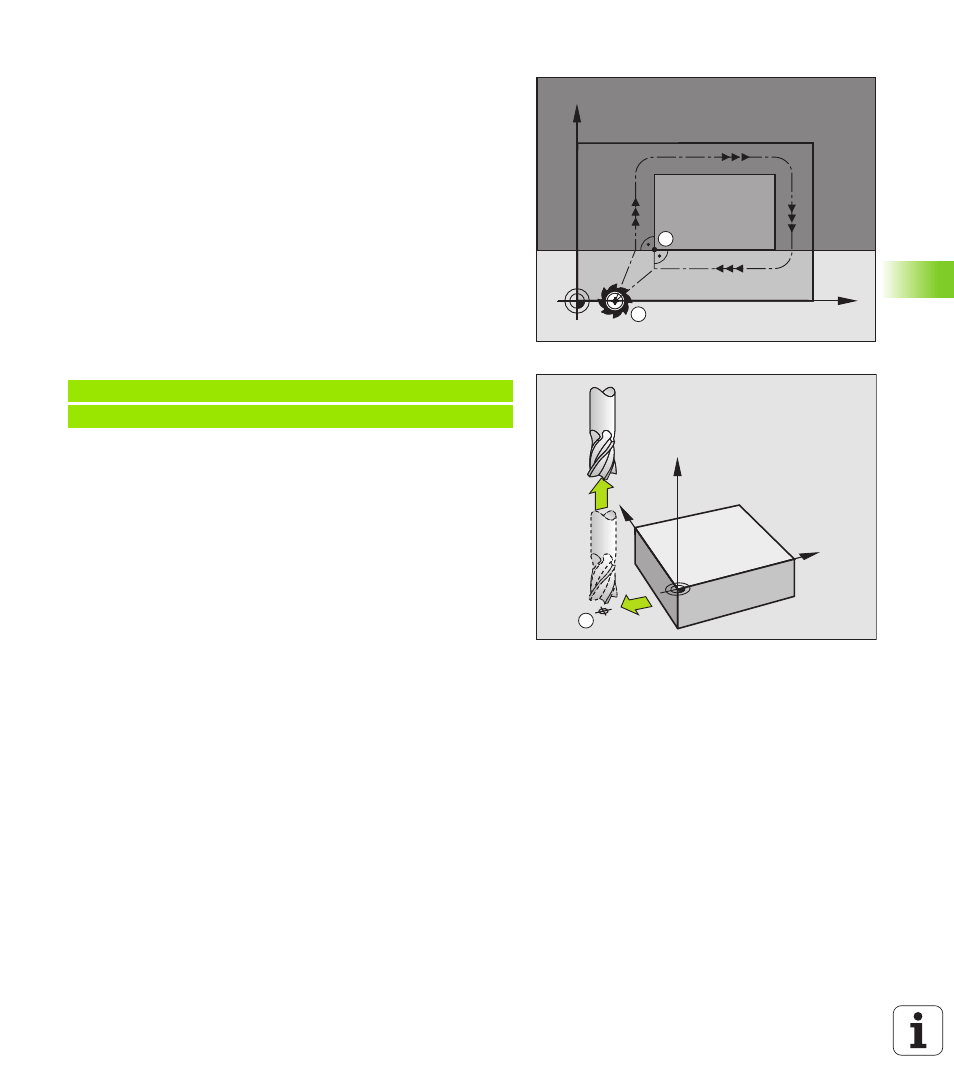

Figura en el centro a la derecha: Si se determina el punto final en el
margen gris oscuro, se daña el contorno al aproximarse la hta. al punto
final.
Salida del punto final en el eje de la hta.:
Para salir en el punto final, se programa el eje de la herramienta por
separado. Véase fig. a la dcha. en el centro.
Ejemplo de frases NC
N50 G00 G40 X+60 Y+70 *
N60 Z+250 *
X
Y
A
E
Y
X
Z
E
