282 8 Programación: Ciclos
8
.7 C
ic
los
SL
gr
up
o I
I (
e
x
c
e
pt
o
TNC
41
0
)

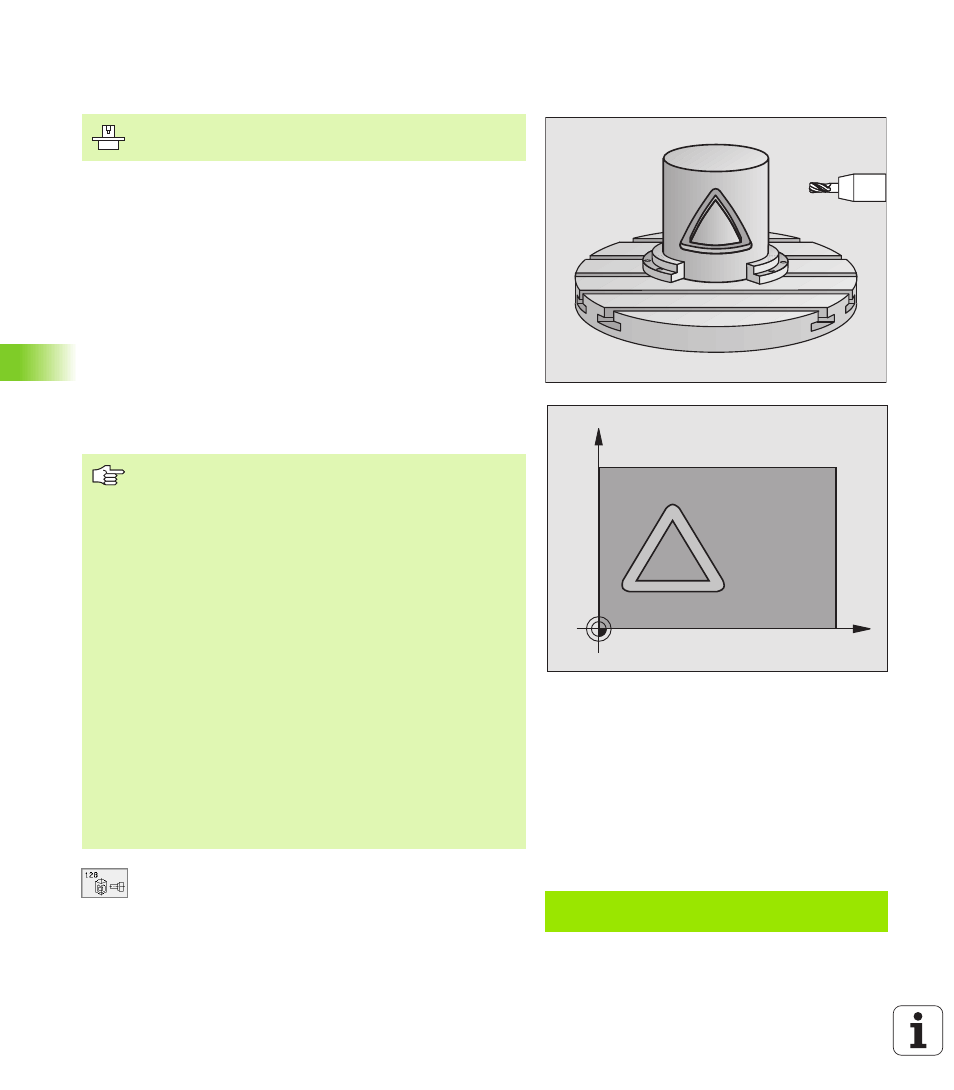

SUPERFICIE LATERAL DEL CILINDRO fresado de
ranuras (ciclo G128)
Con este ciclo se puede transferir el desarrollo de la guía de una
ranura, definida sobre la superficie de un cilindro. Al contrario que el
ciclo G127, el TNC ajusta la herramienta en este ciclo de tal manera que
las paredes van siempre paralelas entre sí cuando la corrección de
radio está activada. Debe programarse la trayectoria del punto central
del contorno.
1 El TNC posiciona la hta. sobre el punto de profundización
2 En la primera profundidad de pasada la hta. fresa la pared de la
ranura con el avance de fresado Q12; para ello tiene en cuenta la
sobremedida de acabado lateral
3 Al final del contorno el TNC desplaza la hta. a la pared contraria de
la ranura y retrocede al punto de profundización
4 Se repiten los pasos 2 a 3, hasta alcanzar la profundidad de fresado
Q1 programada
5 A continuación la hta. se desplaza a la distancia de seguridad
U U U U Profundidad de fresado Q1 (incremental): distancia
entre la superficie lateral del cilindro y la base del
contorno
C
Z
El constructor de la máquina prepara la máquina y el TNC.
Antes de la programación debe tenerse en cuenta
La memoria de un ciclo SL es limitada. En un ciclo SL se
pueden programar p.ej., máximo 256 frases con
interpolación lineal.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
deberá utilizarse una fresa con dentado frontal cortante en
el centro (DIN 844).
El cilindro debe estar sujeto a la mesa giratoria y centrado.
El eje de la herramienta debe desplazarse
perpendicularmente al eje de la mesa giratoria. Si no es
así, el TNC emite un aviso de error.
Este ciclo puede ejecutarse también en el plano de
mecanizado inclinado.
El TNC comprueba si la trayectoria con y sin corrección de
la hta. se encuentra dentro del margen de visualización del
eje giratorio (definido en el parámetro de máquina
MP810.x). Si se produce el aviso de error „error de
programación del contorno“ se introduce, si es preciso,
MP 810.x = 0.
Ejemplo:Frase NC
N63 G128 Q1=-8 Q3=+0 Q6=+0 Q10=+3 Q11=100
Q12=350 Q16=25 Q17=0 Q20=12 *
