TNC 410, TNC 426, TNC 430 de HEIDENHAIN 251
8.4 Ciclos p
ar
a el fr
esad
o de
cajer
as, r
anu
ras e isla
s

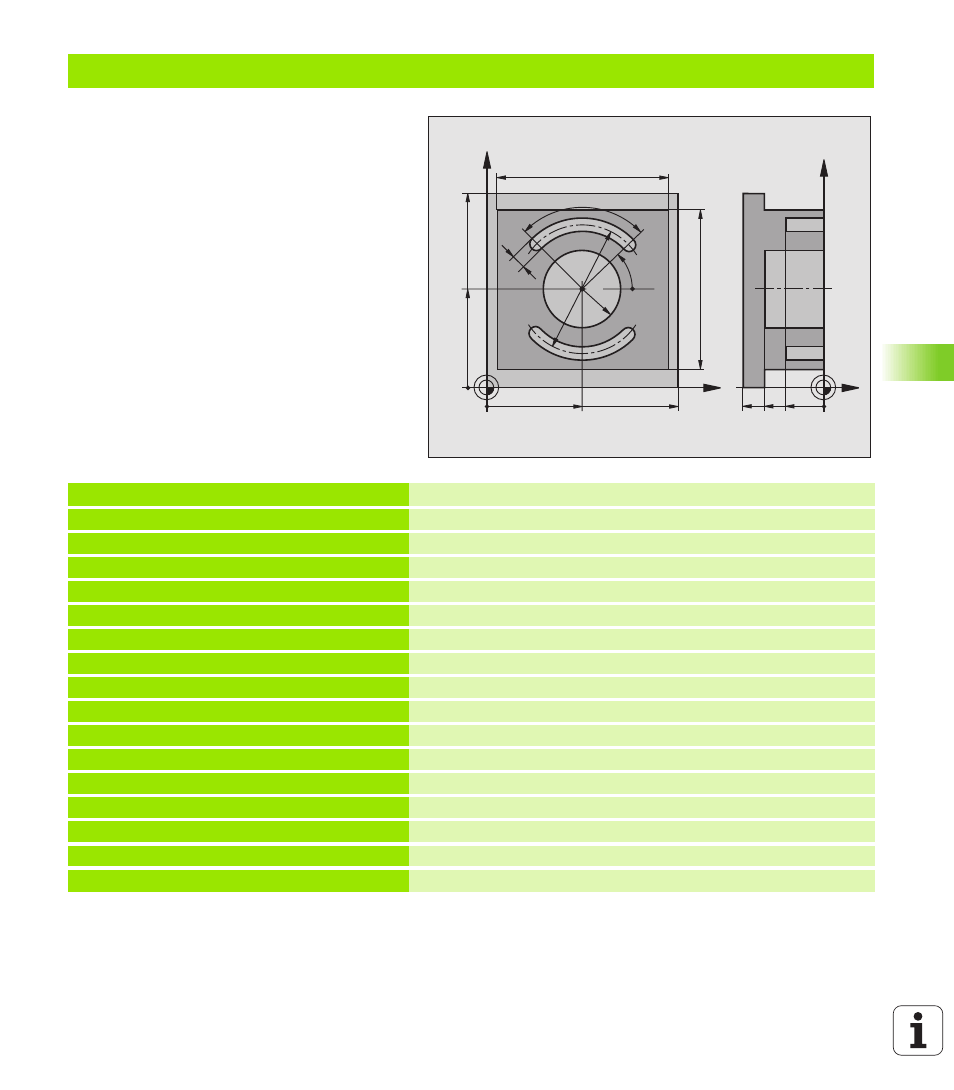

Ejemplo: Fresado de cajera, isla y ranura
%C210 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Definición del bloque
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 * Definición de la hta. para el desbaste/acabado
N40 G99 T2 L+0 R+3 * Definición de la hta. para el fresado de la ranura
N50 T1 G17 S3500 * Llamada a la hta. para Desbaste/Acabado
N60 G00 G40 G90 Z+250 * Retirar la herramienta
N70 G213 Q200=2 Q201=-30 Q206=250 Q202=5 Definición del ciclo de mecanizado exterior
Q207=250 Q203=+0Q204=20 Q216=+50
Q217=+50 Q218+90 Q219=80 Q220=0 Q221=5*
N80 G79 M03 * Llamada al ciclo de mecanizado exterior
N90 G78 P01 2 P02 -30 P03 5 P04 250 P05 25 Definición del ciclo cajera circular
P06 400 *
N100 G00 G40 X+50 Y+50 *
N110 Z+2 M99 * Llamada al ciclo cajera circular
N120 Z+250 M06 * Cambio de herramienta
N130 T2 G17 S5000 * Llamada a la herramienta para el fresado de la ranura
X
Y
50
50
100
100
80
90
8
90°
45°
R25
70
Z
Y
-40 -20 -30
