U U U U Distancia de seguridad Q200 (valor incremental):
Distancia extremo de la hta. – superficie de la pieza
U U U U Profundidad Q201 (incremental): Distancia de la
superficie de la pieza – Base de taladrado (punta de la
bola de taladrado)
U U U U Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. al taladrar en mm/min
U U U U Paso de profundización Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza. La profundidad de taladrado no tiene porqué
ser múltiplo del paso de profundización. El TNC se
desplaza en un sólo paso de mecanizado a la
profundidad total cuando:
n El paso de profundización y la profundidad total son
iguales
n El paso de profundización es mayor a la profundidad
total
U U U U Coord. de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
U U U U 2º distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se produce
ninguna colisión entre la hta. y la pieza
U U U U Valor de reducción Q212 (valor incremental): Valor
según el cual el TNC reduce el paso de profundización
Q202
U U U U Profundidad de ajuste mínima Q205 (incremental):
en caso de haber introducido un valor de recepción, el
TNC limita el ajuste al valor introducido en Q205.
U U U U Distancia de predicción superior Q258
(incremental): distancia de seguridad para el
posicionamiento en marcha rápida, cuando el TNC
desplaza de nuevo la hta. Tras una sacudida desde el
taladro a la profundidad de ajuste actual; valor durante
el primer ajuste
U U U U Distanacia de parada previa abajo Q259 (valor
incremental): Distancia de seguridad para el
posicionamiento en marcha rápida, cuando el TNC
desplaza de nuevo la hta. después de un retroceso del
taladro al primer paso de profundización actual; valor
de la última aproximación

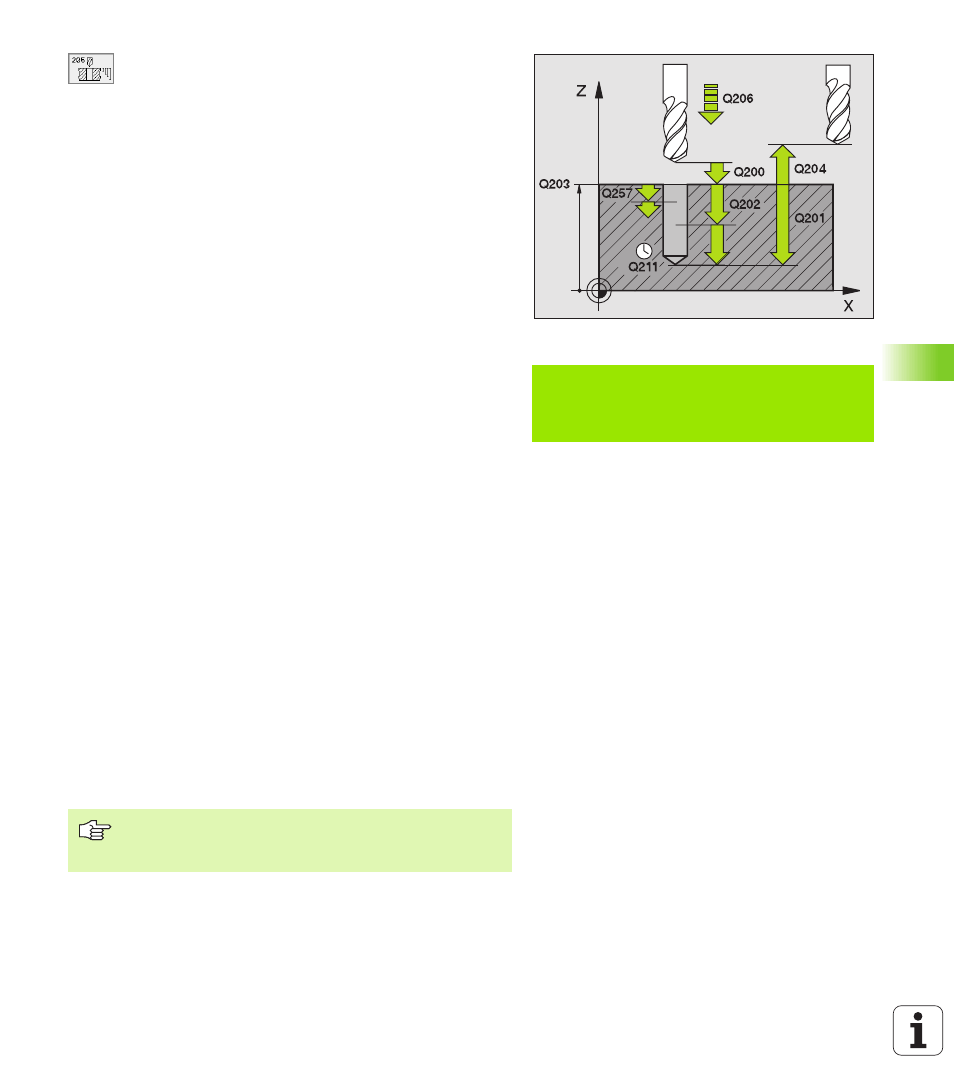

Ejemplo:Frase NC
N12 G205 Q200=2 Q201=-80 Q206=150
Q202=15 Q203=+100 Q204=50 Q212=0,5
Q205=3 Q258=0,5 Q259=1 Q257=5
Q256=0,2 Q211=0,25 *
Si se programa Q258 diferente a Q259, el TNC modifica de
forma regular la distancia de posición previa entre la
primera y la última aproximación.
