200 8 Programación: Ciclos
8.3 Ciclos p
ar
a taladr
ado
t
a
ladr
ad
o d
e r
o
sca y fr
esad
o d
e r
o
sca

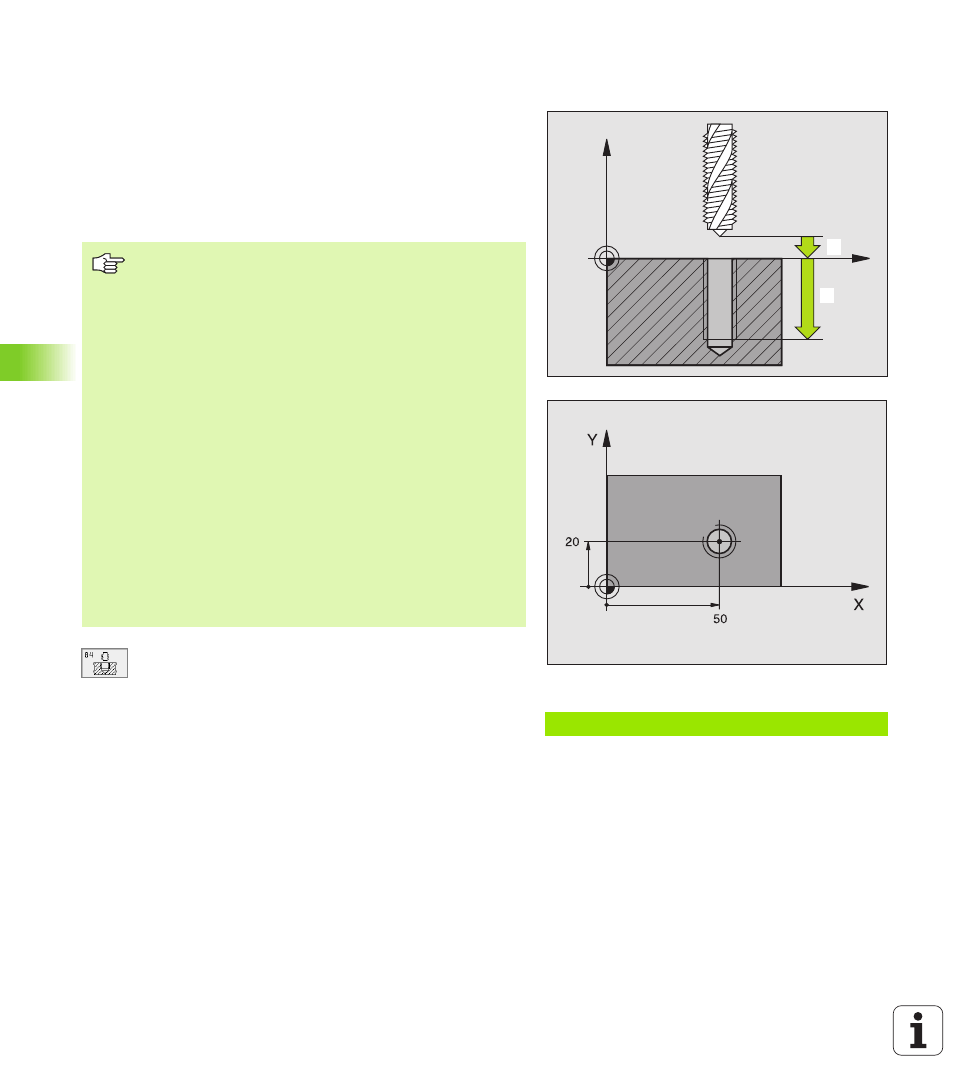

ROSCADO CON MACHO con mandril de
compensación (ciclo G84)
1 La hta. se desplaza hasta la profundidad del taladro en una sóla
pasada.
2 Después se invierte la dirección de giro del cabezal y la hta.
retrocede a la posición inicial una vez transcurrido el tiempo de
espera.
3 En la posición inicial se invierte de nuevo la dirección de giro del
cabezal
U U U U Distancia de seguridad 1 (valor incremental):
Distancia extremo de la hta. (posición de partida) –
superficie de la pieza; valor orientativo: 4x paso de
roscado
U U U U Profundidad de taladrado 2 (longitud de la rosca,
valor incremental): Distancia superficie de la pieza –
final de la rosca
U U U U Tiempo de espera en segundos : Programar un valor
entre 0 y 0,5 segundos, para evitar un acuñamiento
de la hta. al retroceder
U U U U Avance F : Velocidad de desplazamiento de la hta.
durante el roscado
Cálculo del avance: F = S x p
Ejemplo:Frase NC
N13 G84 P01 2 P02 -20 P03 0 P04 100 *
X
Z
1. 1. 1.
2
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
En el ciclo, el signo del parámetro Profundidad determina la
dirección del mecanizado. Si se programa la profundidad =
0, el TNC no ejecuta el ciclo.
La herramienta debe estar sujeta mediante un sistema de
compensación de longitudes. La compensación de longitud
tiene en cuenta la tolerancia del avance y de las
revoluciones durante el mecanizado.
Mientras se ejecuta el ciclo no está activado el
potenciómetro de override de las revoluciones. El
potenciómetro para el override del avance está limitado
(determinado por el constructor de la máquina, consultar en
el manual de la máquina).
Para el roscado a derechas activar el cabezal con M3, para el
roscado a izquierdas con M4.
F: Avance mm/min)
S: Revoluciones del cabezal (rpm)
p: Paso de roscado (mm)
