DESBASTAR LADO (ciclo G124)
El TNC desplaza la herramienta sobre una trayectoria circular tangente
a los contornos parciales. El acabado de cada contorno parcial se
realiza por separado.
U
U
U
U
¿Sentido de giro? Sentido horario = –1
Q9:
Dirección del mecanizado:
+1: giro en sentido antihorario
–1:Giro en sentido horario
U
U
U
U
Profundidad de pasada
Q10 (valor incremental):
Medida, según la cual la hta. profundiza cada vez en
la pieza
U
U
U
U
Avance en profundidad
Q11: Avance al profundizar
U
U
U
U
Avance de desbaste
Q12: Avance de fresado
U
U
U
U
Sobremedida de acabado lateral
Q14 (valor
incremental): Sobremedida para varios acabados;
cuando se programa Q14 = 0 se desbasta el último
margen del acabado
Ejemplo:Frase NC
N61 G124 Q9=+1 Q10=+5 Q11=100 Q12=350
Q14=+0 *

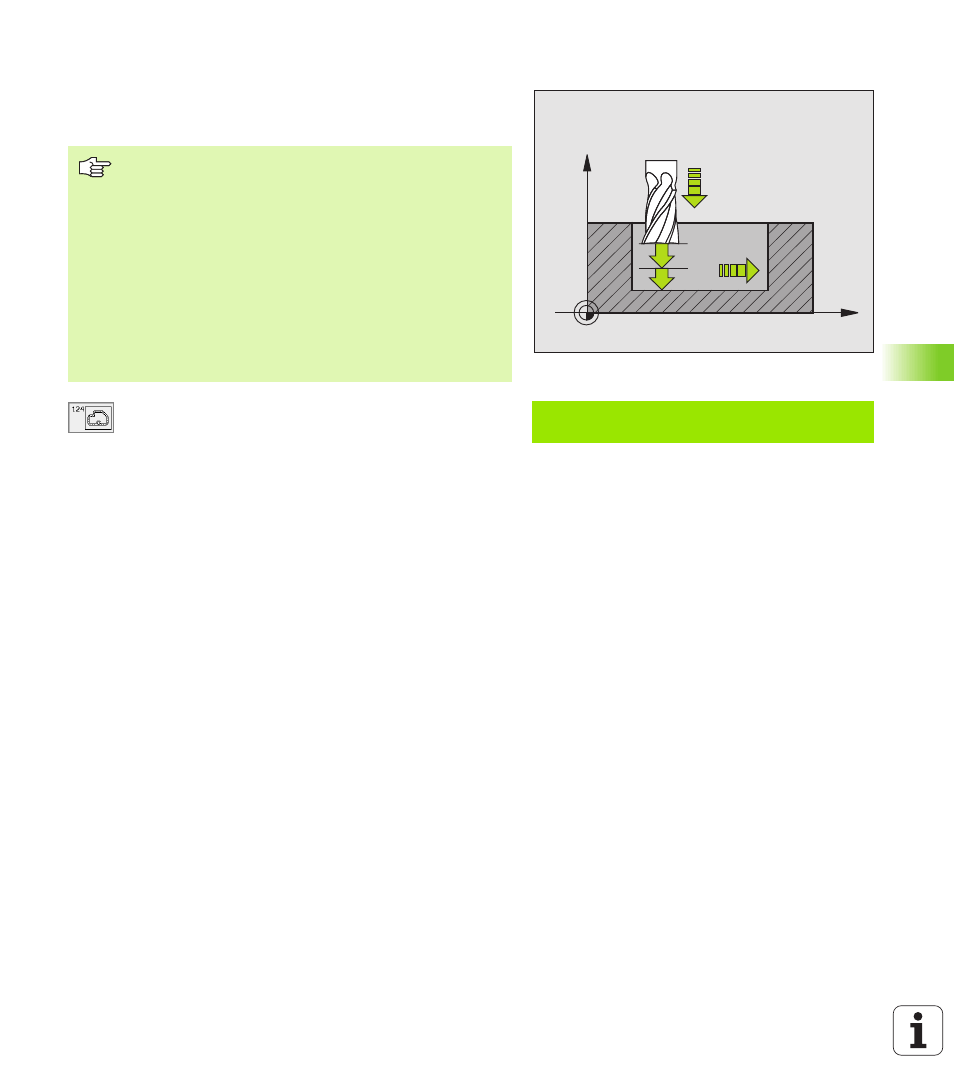

X
Z
Q11
Q12
Q10
Antes de la programación debe tenerse en cuenta
La suma de la sobremedida del acabado lateral (Q14) y el
radio de la herramienta de acabado debe ser menor a la
suma de la medida del acabado lateral (Q3,ciclo G120) y el
radio de la herramienta de desbaste.
Si se ejecuta el ciclo G124 sin desbastar antes con el ciclo
G122
, también es válido el cálculo citado anteriormente; en
ese caso se introduce el valor „0“ para el radio de la hta.
de desbaste.
El TNC calcula automáticamente el punto inicial para el
acabado. El punto inicial depende de las proporciones del
espacio de la cajera.
