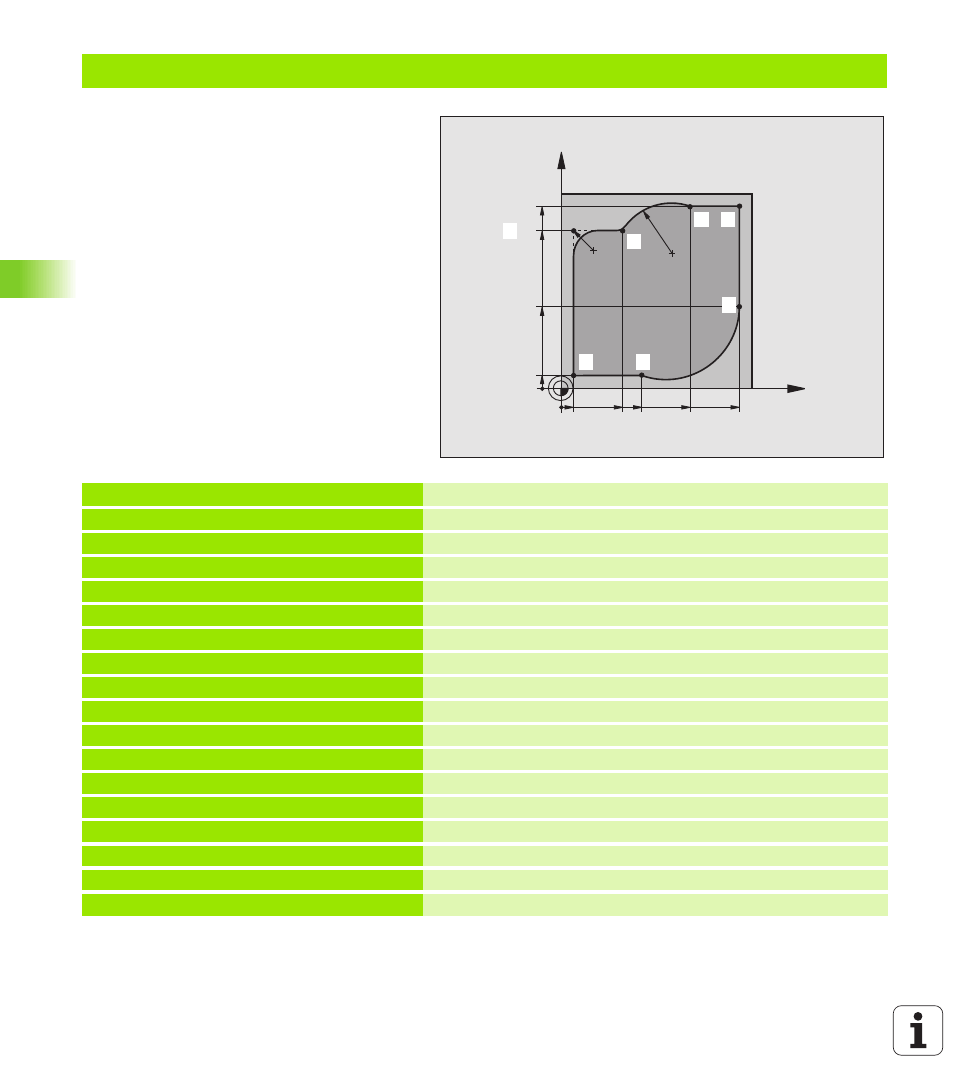

as Ejemplo: Movimiento circular en cartesianas
%CIRCULAR G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Definición del bloque para la simulación gráfica del mecanizado
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+10 * Definición de la herramienta en el programa
N40 T1 G17 S4000 * Llamada a la hta. con eje del cabezal y revoluciones del cabezal
N50 G00 G40 G90 Z+250 * Retirar la hta. en el eje de la misma en marcha rápida
N60 X-10 Y-10 * Posicionamiento previo de la herramienta
N70 G01 Z-5 F1000 M3 * Alcanzar la profundidad de mecanizado con avance F = 1000 mm/min
N80 G01 G41 X+5 Y+5 F300 * Aproximación al punto 1 del contorno, activar la corrección de radio G41
N90 G26 R5 F150 * Aproximación tangencial
N100 Y+85 * Punto 2: 1ª recta de la esquina 2
N110 G25 R10 * Añadir radio con R = 10 mm , avance: 150 mm/min
N120 X+30 * Llegada al punto 3: Punto de partida del círculo
N130 G02 X+70 Y+95 R+30 * Llegada al punto 4: Punto final del círculo con G02, radio 30 mm
N140 G01 X+95 * Llegada al punto 5
N150 Y+40 * Llegada al punto 6
N160 G06 X+40 Y+5 * Llegada al punto 7: punto final del círculo, arco de círculo tangente
conexión al punto 6, el TNC calcula el radio por sí mismo
