1.4 Visualizaciones de estado
Visualizaciones de estados „generales“
La visualización de estados general
1
informa del estado actual de la
máquina. Aparece automáticamente en los modos de funcionamiento
siguientes:
n
Ejecución del programa frase a frase y ejecución continua del pro-
grama, siempre que no se haya seleccionado exclusivamente el
„gráfico“ y en el
n
posicionamiento manual.
En los modos de funcionamiento Manual y Volante electrónico la
visualización de estados aparece en la ventana grande.

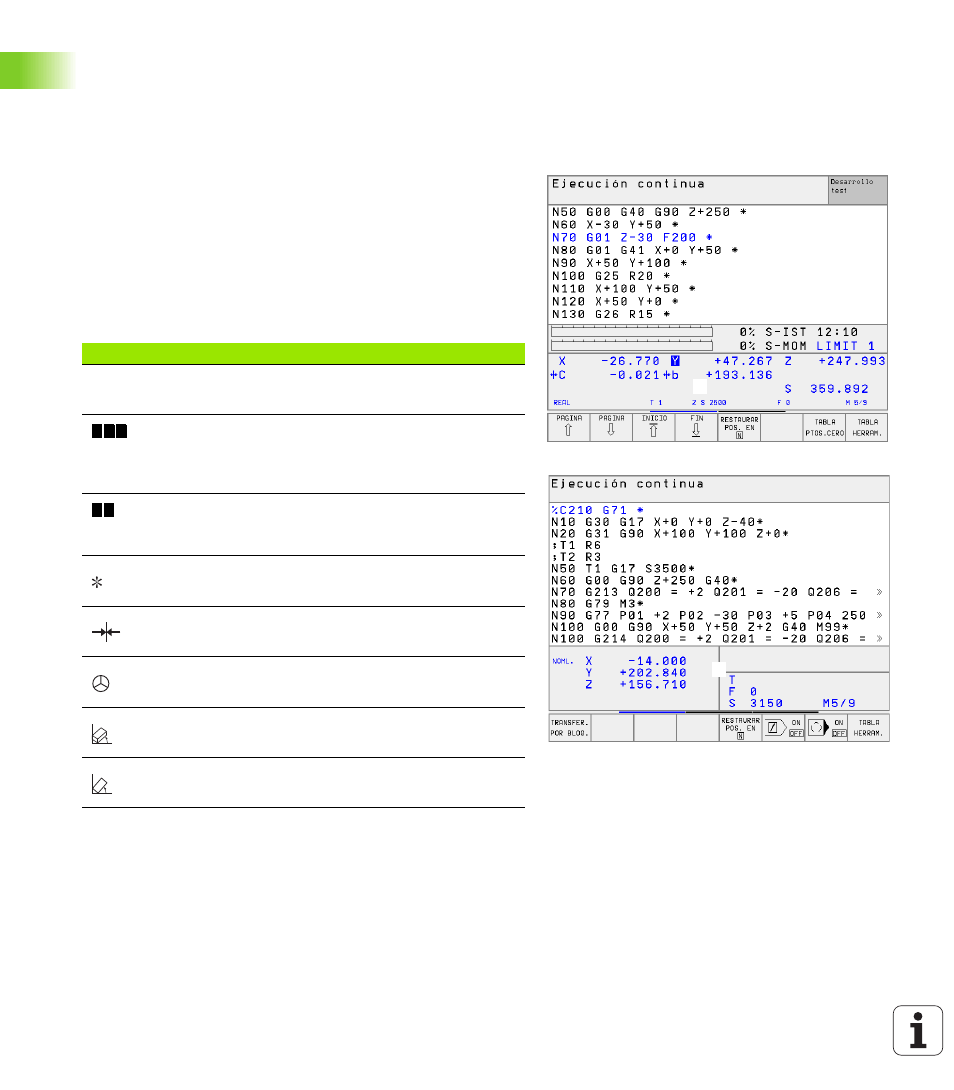

Información de la visualización de estados
Símbolo
Significado
Coordenadas reales o nominales de la posición
actual
Ejes de la máquina: el TNC indica los ejes auxiliares
en minúsculas. El constructor de la máquina deter-
mina la secuencia y el número de ejes visualizados.
Rogamos consulten el manual de su máquina
La visualización del avance en pulgadas corresponde
a una decima parte del valor activado. Revoluciones
S, avance F y función auxiliar M activada
Se ha iniciado la ejecución del programa
El eje está bloqueado
El eje puede desplazarse con el volante
Los ejes se desplazan en un plano de mecanizado
inclinado (sólo TNC 426, TNC 430)
Los ejes se desplazan teniendo en cuenta el giro
básico
1
1
1
1
REAL
X Y Z
F S
M
