TNC 410, TNC 426, TNC 430 de HEIDENHAIN 157
7.4 F
u
ncion
es au
xiliar
es par
a el compo
rtamient
o
en tr
a
y
ect
o
ria
Introducción de M124
Cuando en una frase de posicionamiento (en los diálogos función
auxiliar) se pulsa la softkey M124, el TNC continúa con el diálogo para
dicha frase y pregunta por la distancia mínima entre puntos E.
E se puede determinar también mediante parámetros Q, véase
„Principio de funcionamiento y resumen de funciones”, página 334.
Activación
M124 actúa al principio de la frase. M124 se cancela – igual que M112
–con M113.
Ejemplo de frase NC

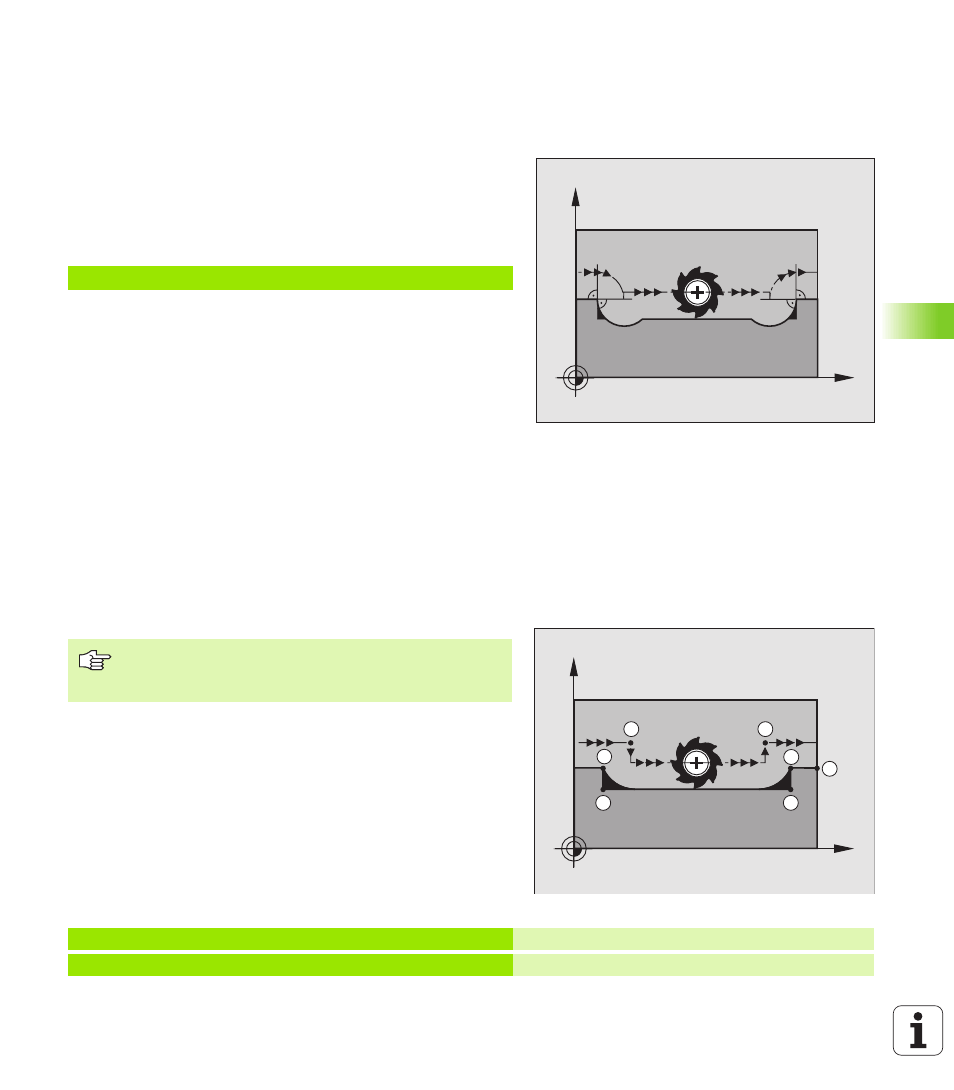

Mecanizado de pequeños escalones de un
contorno: M97
Comportamiento standard
El TNC añade en las esquinas exteriores un círculo de transición. En
escalones pequeños del contorno, la herramienta dañaría el contorno.
El TNC interrumpe en dichas posiciones la ejecución del programa y
emite el aviso de error „Radio de hta. muy grande“.
Comportamiento con M97
El TNC calcula el punto de intersección de las trayectorias – igual que
en las esquinas – y desplaza la hta. a dicho punto.
M97 se programa en la frase en la cual está determinado el punto
exterior de la esquina.
Activación
M97 sólo funciona en la frase del programa en la que está programada.
Ejemplo de frases NC
N50 G01 G40 X+123,723 Y+25,491 F800 M124 E0.01 *
Con M97 la esquina del contorno no se mecaniza
completamente. Si es preciso habrá que mecanizarla
posteriormente con una herramienta más pequeña.
X
Y
X
Y
S
16
17
15 14
13
S
N50 G99 G01 ... R+20 * Radio de herramienta grande
...
