194 8 Programación: Ciclos
8.3 Ciclos p
ar
a taladr
ado
t
a
ladr
ad
o d
e r
o
sca y fr
esad
o d
e r
o
sca

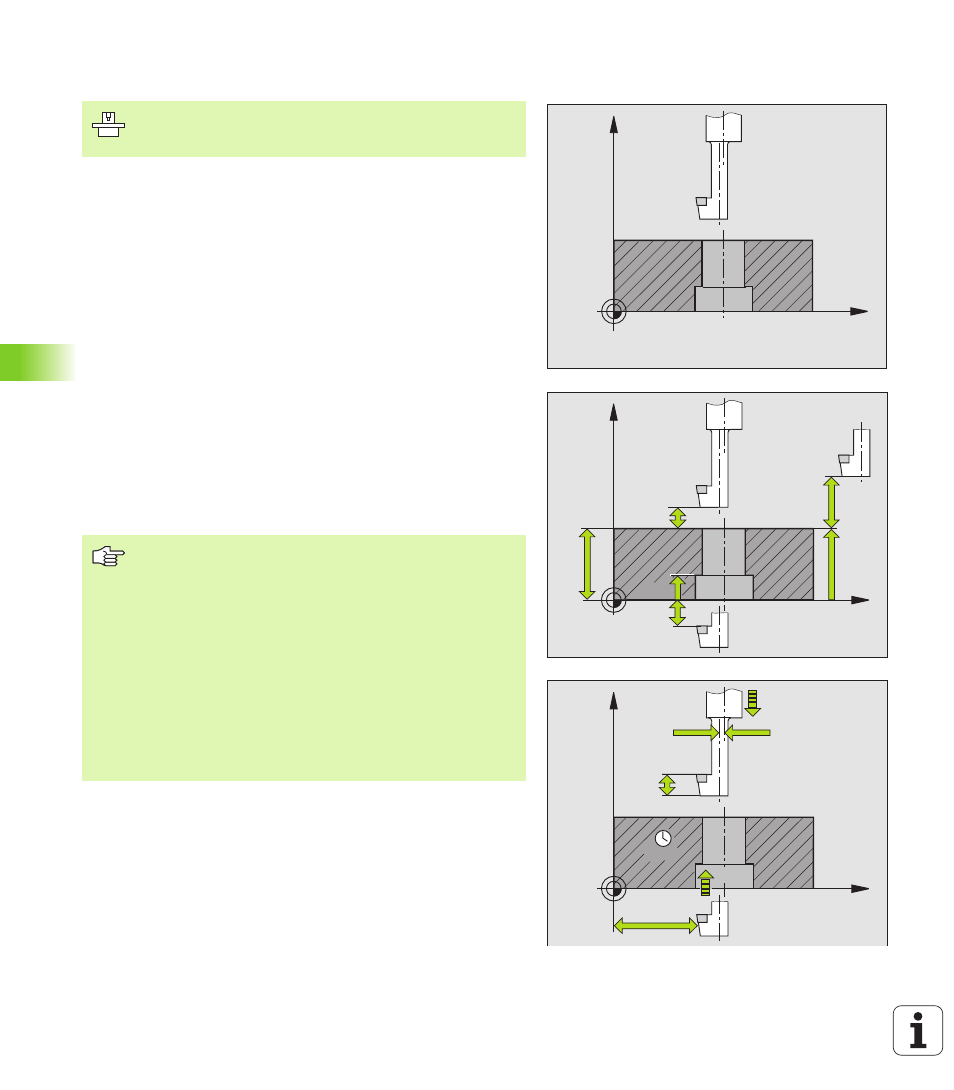

PROFUNDIZAR HACIA ATRÁS (ciclo G204)
Con este ciclo se realizan profundizaciones que se encuentran en la
parte inferior de la pieza.
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida a
la distancia de seguridad sobre la superficie de la pieza
2 Allí el TNC realiza una orientación del cabezal sobre la posición 0°
y desplaza la hta. según la cota de excentricidad
3 A continuación la hta. profundiza con el avance de posicionamiento
previo en el taladro pretaladrado, hasta que la cuchilla se encuentra
a la distancia de seguridad por debajo de la pieza
4 Ahora el TNC centra la hta. de nuevo en el taladro, conecta el
cabezal y si es preciso el refrigerante y desplaza la hta. con el
avance de introducción a la profundidad de introducción
programada
5 Si se ha programado la hta. espera en la base del taladro y sale a
continuación del mismo, realiza una orientación del cabezal y se
desplaza de nuevo según la cota de excentricidad
6 A continuación el TNC retira la hta. con el avance de
posicionamiento previo a la distancia de seguridad y desde allí – si
se ha programado – en marcha rápida a la 2ª distancia de
seguridad.
X
Z
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
El constructor de la máquina prepara la máquina y el TNC.
El ciclo sólo trabaja con herramientas de corte inverso.
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
El signo del parámetro Profundidad determina la dirección
del mecanizado en la profundización. Atención: El signo
positivo profundiza en dirección del eje de la hta. positivo.
Introducir la longitud de la herramienta de forma que se
mida la arista inferior de la misma y no la cuchilla.
Para el cálculo de los puntos de partida de la
profundización, el TNC tiene en cuenta la longitud de las
cuchillas de la herramienta y la dureza del material.
