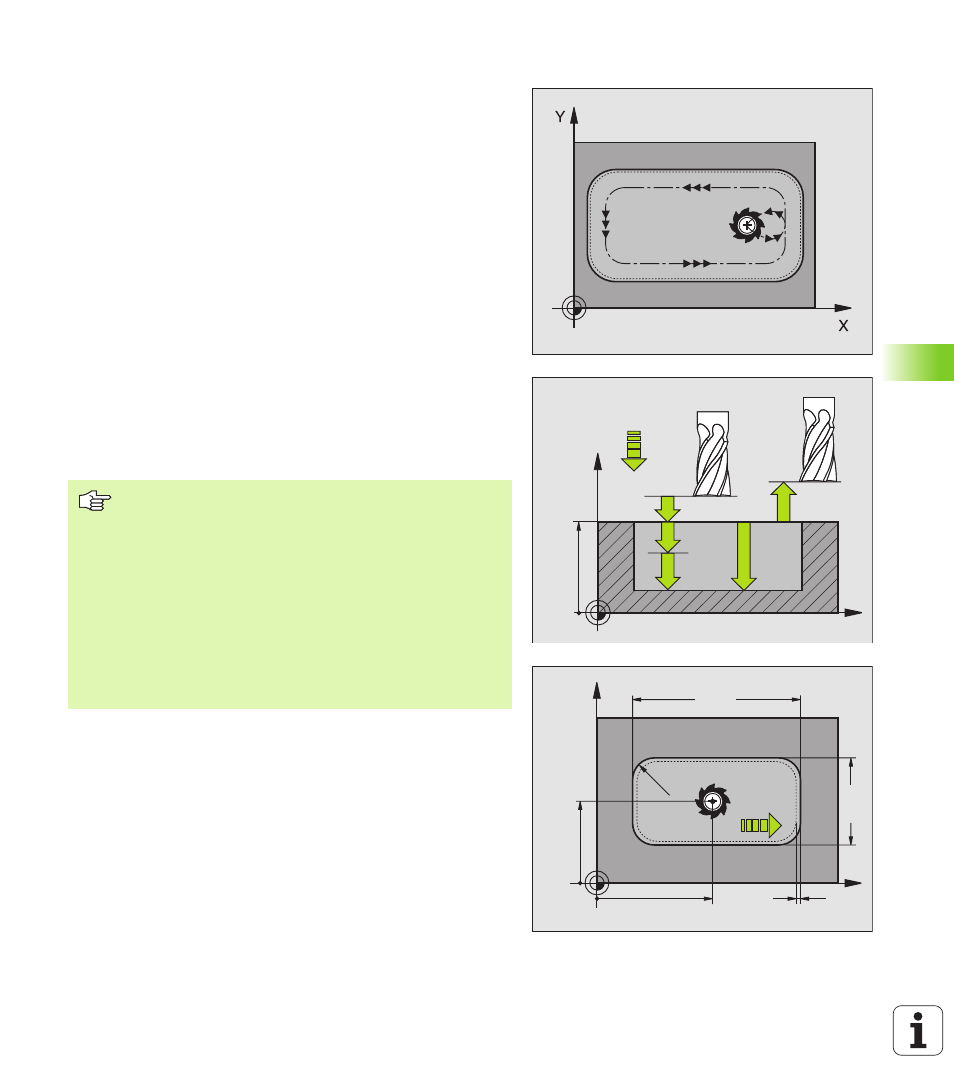

ACABADO DE CAJERA (ciclo G212)
1 El TNC desplaza automáticamente la hta. en el eje de la misma a la
distancia de seguridad o – si se ha programado – a la 2ª distancia
de seguridad y a continuación al centro de la cajera
2 Desde el centro de la cajera la hta. se desplaza en el plano de
mecanizado al punto inicial del mecanizado. Para el cálculo del pto.
inicial, el TNC tiene en cuenta la sobremedida y el radio de la hta.
Si es preciso la hta. penetra en el centro de la cajera
3 En el caso de que la hta. se encuentre a la 2ª distancia de
seguridad, el TNC desplaza la hta. en marcha rápida FMAX a la
distancia de seguridad y desde allí con el avance de profundización
al primer paso de profundización.
4 A continuación la hta. se desplaza tangencialmente hacia el
contorno parcialmente terminado y fresa una vuelta en sentido
sincronizado al avance
5 Después la hta. sale tangencialmente del contorno al punto de
partida en el plano de mecanizado
6 Este proceso (3 a 5) se repite hasta que se ha alcanzado la
profundidad programada
7 Al final del ciclo el TNC desplaza la hta. en marcha rápida a la
distancia de seguridad o – si se ha programado – a la 2ª distancia
de seguridad y a continuación al centro de la cajera (posición final
= posición de partida)
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
Antes de la programación debe tenerse en cuenta
El TNC posiciona previamente la hta. de forma automática
en el eje de la misma y en el plano de mecanizado.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Si se quiere realizar un acabado de la cajera, deberá
utilizarse una fresa con dentado frontal cortante en el
centro (DIN 844) e introducir un avance pequeño para la
profundización.
Tamaño de la cajera: El triple del radio de la hta.
