CNC PILOT 4290 de HEIDENHAIN 99
1
.16 TURN PLUS: cont
or
nos en el plano YZ

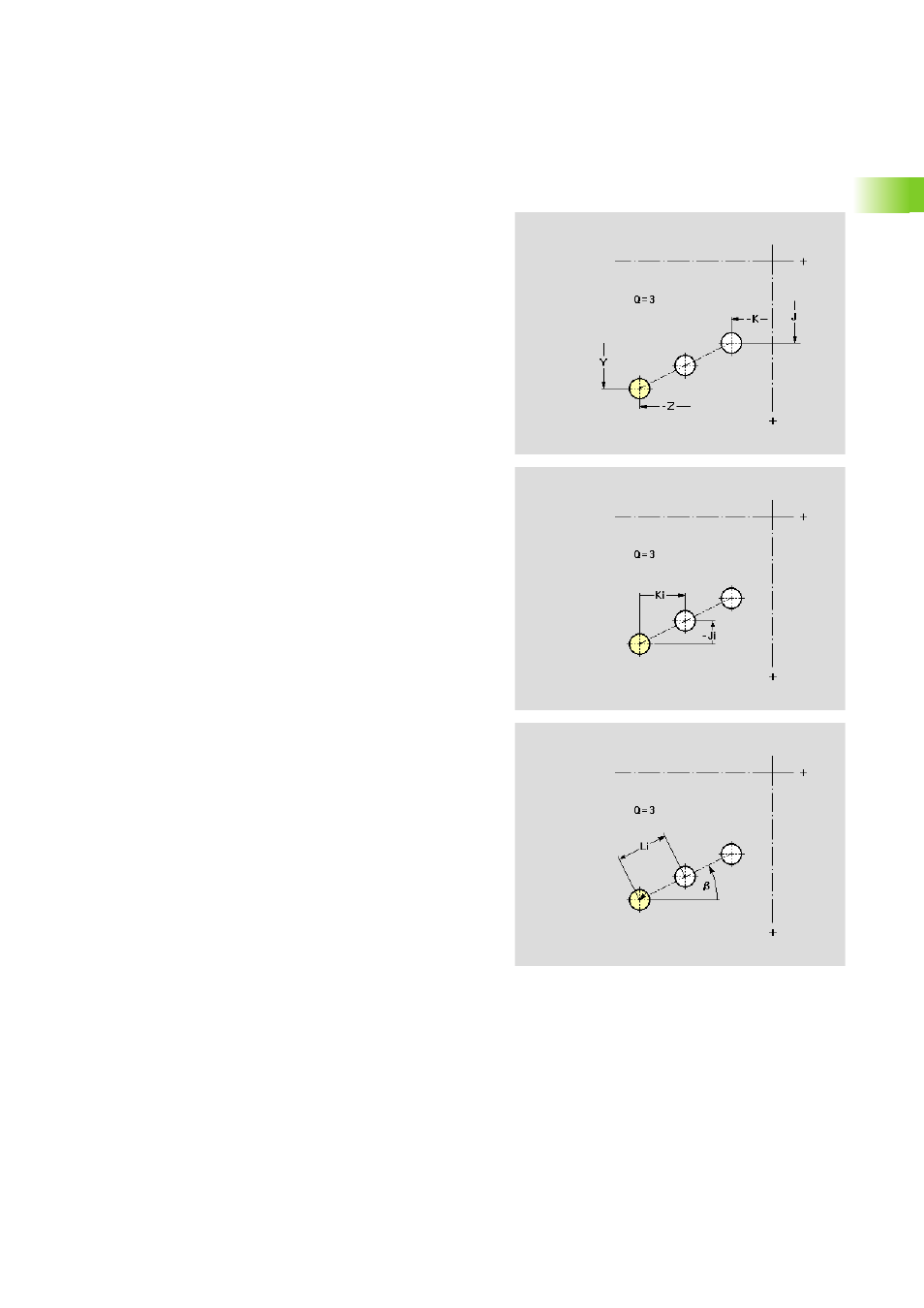

Plano YZ: figura de taladros lineal
La función define una figura de taladros lineal en el plano YZ.
Parámetros
Y
Punto inicial del modelo en coordenadas cartesianas
Z Punto inicial del modelo en coordenadas cartesianas
a Punto inicial del modelo en coordenadas polares (referencia
ángulo: eje Z positivo)
P Punto inicial del modelo en coordenadas polares
Q Número de taladros
J Punto final del modelo en coordenadas cartesianas
K Punto final del modelo en coordenadas cartesianas
Ji Distancia entre dos taladros en dirección Y
Ki Distancia entre dos taladros en dirección Z
b Ángulo del eje longitudinal del modelo (referencia: eje Z)
L Longitud total del patrón
Li Distancia entre dos taladros (distancia entre modelos)
Descripción del taladro (Véase “Plano XY: taladro individual”
en pág. 77)
