.16 TURN PLUS: cont
or
nos en el plano YZ
Plano YZ: polígono

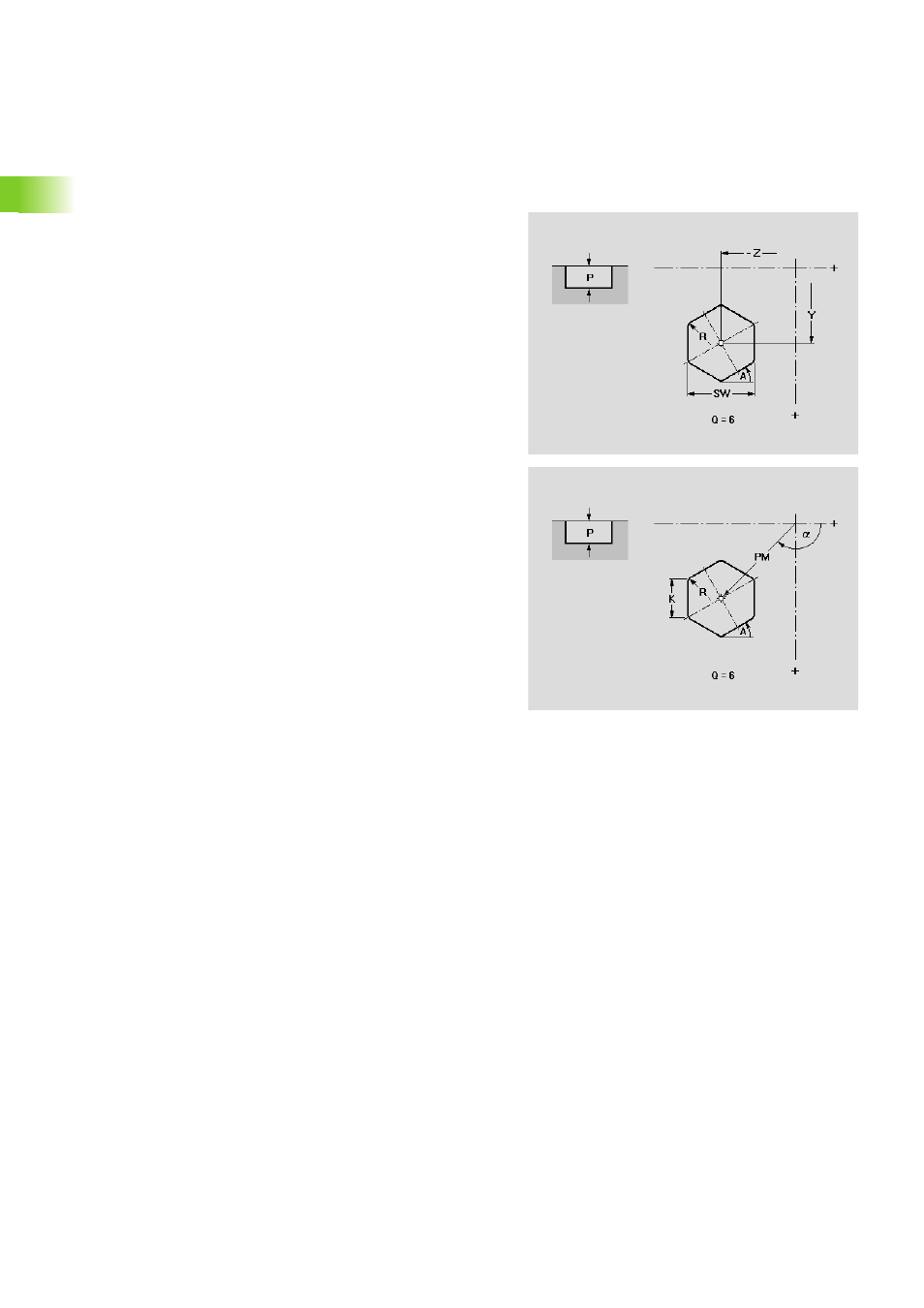

La función define un polígono en el plano YZ.
Parámetros
Y
Punto central en coordenadas cartesianas
Z Centro en coordenadas cartesianas
PM Punto central en coordenadas cartesianas
a Punto central en coordenadas polares (referencia ángulo: eje
Z positivo)
A Ángulo a uno de los lados del polígono (referencia: eje Z)
Q Número de esquinas (Q>=3)
K Longitud de aristas
SW Ancho de llave (diámetro del círculo interior)
R Bisel/redondeo
„ Anchura del bisel
„ Radio del redondeo
P Profundidad de la figura
