DIN PLUS (eje Y): ciclos de fr
esado
1.11 DIN PLUS (eje Y): ciclos de
fresado

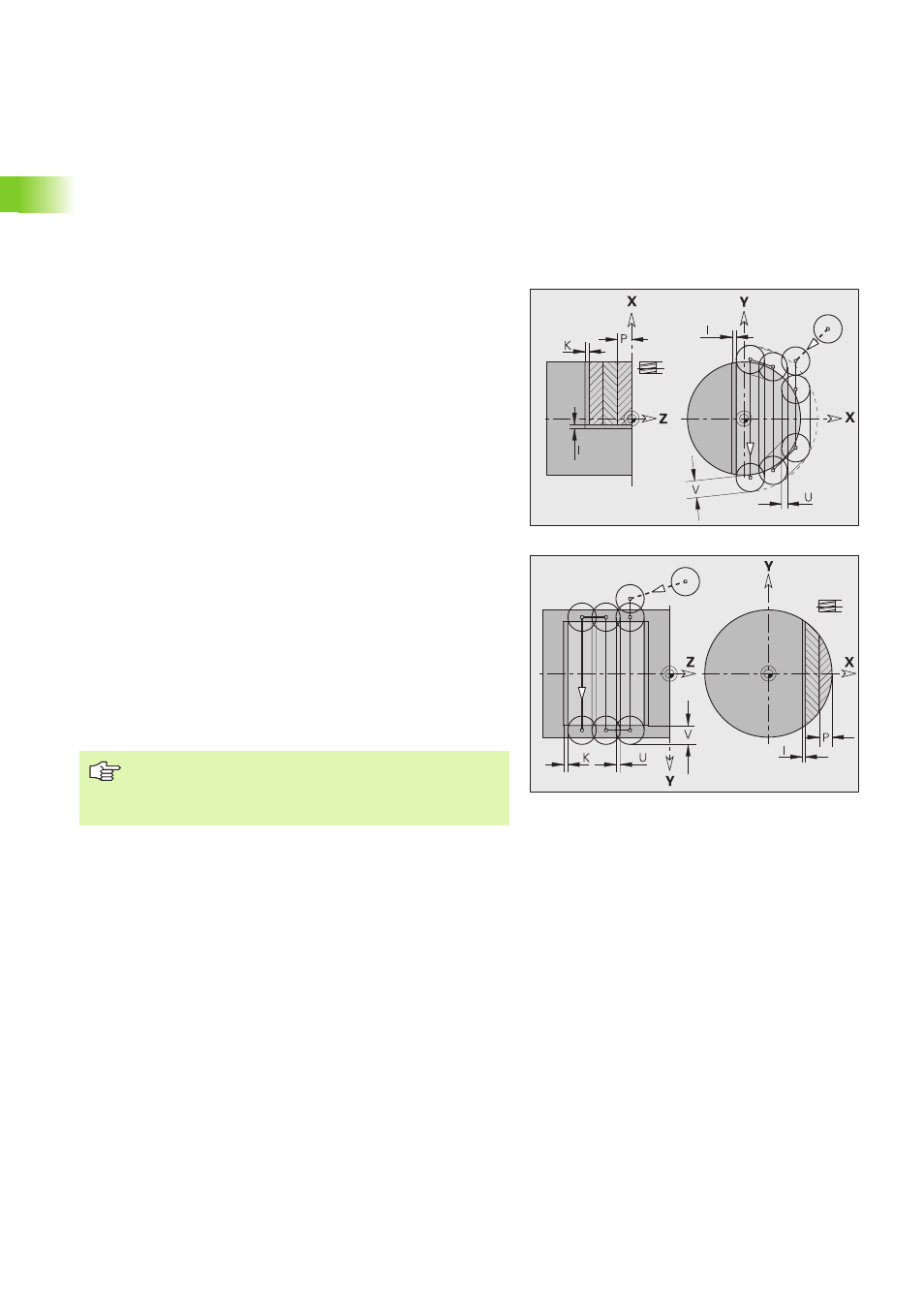

Desbaste en el fresado de superficies G841
G841 desbasta las superficies definidas con G376-Geo (plano XY) o
G386-Geo (plano YZ). El ciclo fresa desde el exterior hacia el interior.
La aproximación se realiza fuera del material.
Parámetros
NS
Número de frase – referencia a la descripción del contorno
P Profundidad de fresado (máxima) (aproximación en el plano
de fresado)
I Demasía en dirección X
K Sobremedida en dirección Z
U Factor de solapamiento (mínimo). Establece el solapamiento
de las trayectorias de fresado (por defecto: 0,5).
Solapamiento = U*diámetro de fresa
V Factor de sobrepaso. Define el valor según el cual la fresa
debe superar el radio exterior (por defecto: 0,5).
Sobrepaso = V*diámetro de fresado
F Avance de alimentación en profundidad (por defecto: avance
activo)
J Plano de retroceso (por defecto: vuelta a la posición de
partida)
„ Plano XY: posición de retroceso en dirección Z
„ Plano YZ: posición de retroceso en dirección X (cota del
diámetro)
Las sobremedidas se tienen en cuenta:
„ G57: Sobremedida en la dirección X, Z
„ G58: sobremedida equidistante en el plano de fresado
Desarrollo del ciclo
1 La posición de inicio (X, Y, Z, C) es la posición anterior al ciclo
2 Se calcula la subdivisión de corte (aproximación a los planos de
fresado, aproximación a las profundidades de fresado)
3 Desplazamiento a la distancia de seguridad y aproximación a la
primera profundidad de fresado
4 Fresado de un plano
5 Se retira a la distancia de seguridad y se aproxima para la
siguiente profundidad de fresado
6 Se repiten 4...5, hasta que se ha fresado la superficie completa
7 Retrocede según el "plano de retroceso J"
