.1 Nociones básicas
1.1 Nociones básicas

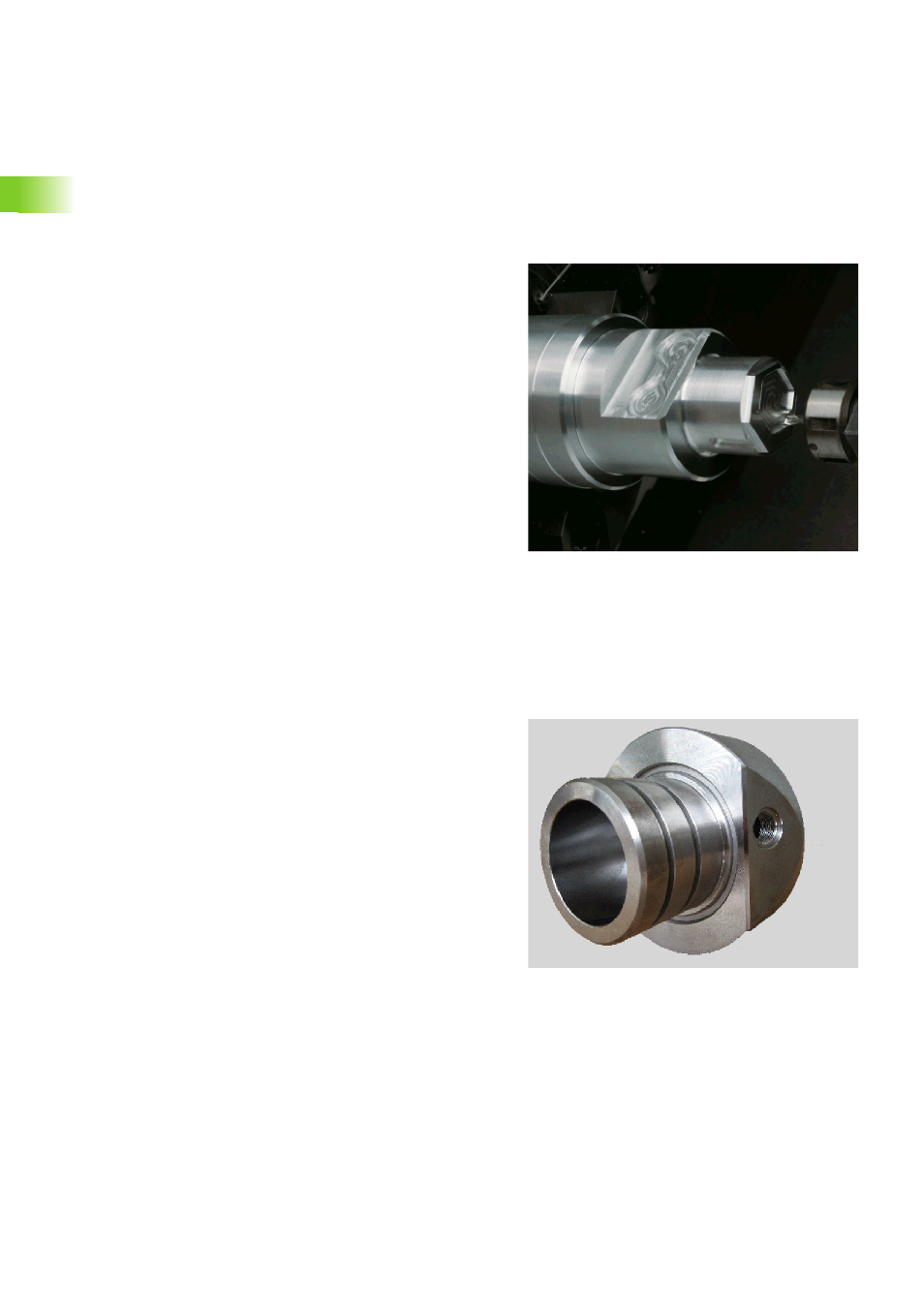

El eje Y
Con el eje Y se pueden realizar taladrados y fresados en la superficie
frontal y en la parte posterior de la pieza, así como en la superficie
envolvente.
Cuando se utiliza el eje Y, hay dos ejes que interpolan lineal o
circularmente en el plano de mecanizado indicado, mientras que el
tercer eje interpola linealmente. De esta forma se pueden mecanizar
por ejemplo ranuras o cajeras con superficie base plana y márgenes
de ranura verticales. Indicando el ángulo del cabezal se determina la
posición del fresado de contorno sobre la pieza.
Con el CNC PILOT se realizan programas NC con el eje Y en:
„ DIN PLUS
„ Definición del contorno TURN PLUS
„ Formación del plan de trabajo TURN PLUS
La separación de la descripción del contorno y del mecanizado
también es válida para los fresados con el eje Y. En los fresados no se
realiza el seguimiento del contorno.
Los contornos del eje Y se identifican con asignaciones de sección.
La simulación gráfica muestra el fresado en las ventanas de
representación girada, frontal y superficie lateral y además con la "vista
lateral (YZ)".
El eje B
Plano de mecanizado inclinado
El eje B permite mecanizados de taladrado y fresado de los planos
inclinados en el espacio. A fin de garantizar una programación sencilla,
se inclina el sistema de coordenadas de manera que la definición de la
figura de taladros y de los contornos de fresado tenga lugar en el plano
YZ. Entonces el taladrado o bien fresado vuelve a realizarse en el plano
inclinado.
La separación de la descripción del contorno y del mecanizado
también es válida para los mecanizados de planos inclinados. No se
realiza un seguimiento interno del contorno.
Los contornos de planos inclinados se identifican con la marca de
sección SUPERFICIE_Y.
Con el CNC PILOT se realizan programas NC con el eje B en DIN
PLUS.
La simulación gráfica muestra el mecanizado de los planos inclinados
en las ventanas de representación girada, frontal y además con la
"vista lateral (YZ)".
