CNC PILOT 4290 de HEIDENHAIN 41
1
.7 DIN PLUS: planos de mecanizado

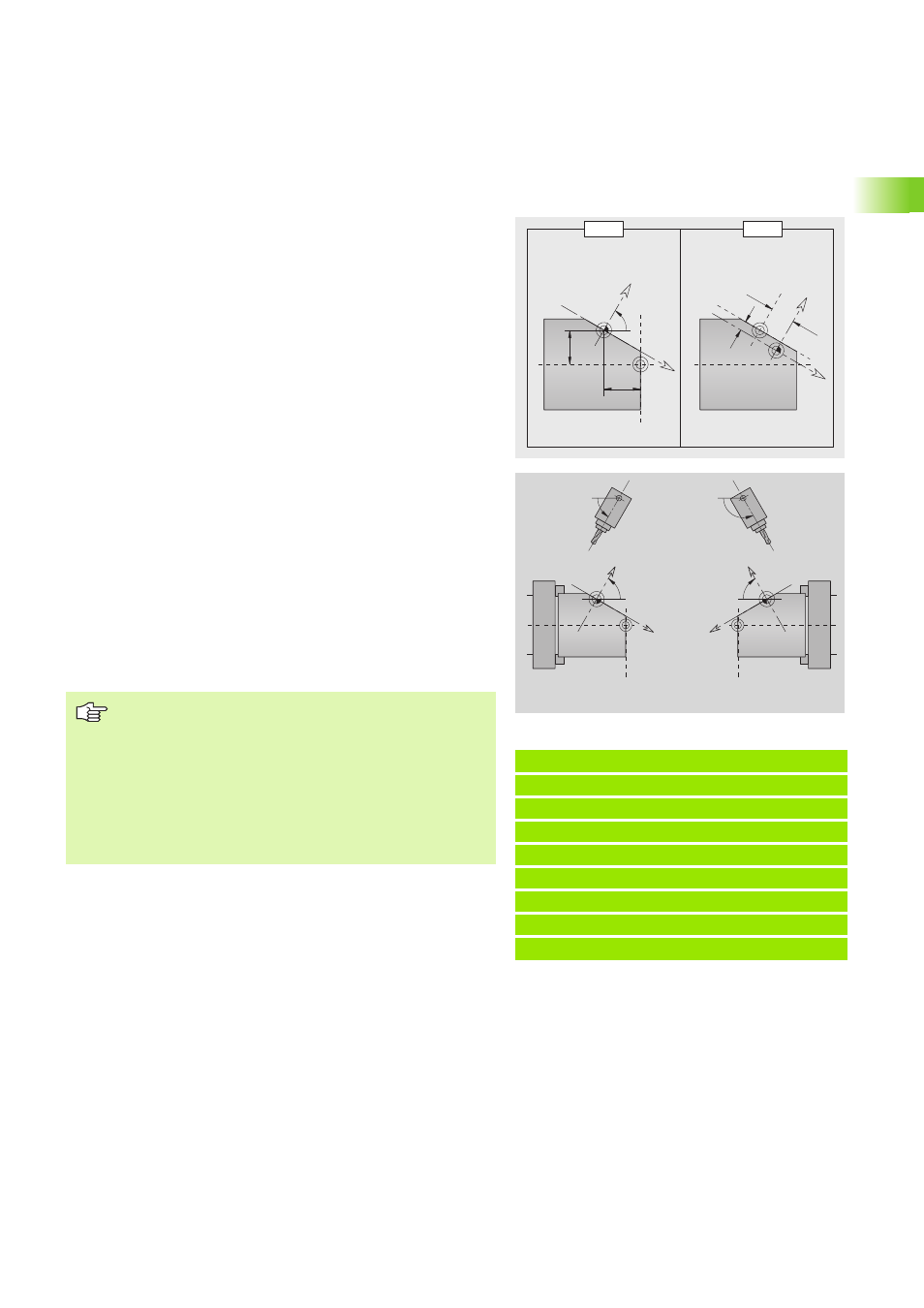

Inclinación del plano de mecanizado G16
G16 realiza las siguientes transformaciones y rotaciones:
„ Desplaza el sistema de coordenadas a la posición I, K
„ Gira el sistema de coordenadas según el ángulo B; punto de
referencia I, K
„ Desplaza, si está programado, el sistema de coordenadas según U
y W en el sistema de coordenadas girado
G16 Q0 vuelve a desactivar el plano de mecanizado. Ahora vuelven a
ser válidos el punto cero y el sistema de coordenadas, definidos antes
del G16.
G16 Q2 cambia al plano previo G16.
El eje de referencia para "ángulo del plano B" es el eje Z positivo.
También es válido en el sistema de coordenadas reflejado.
Ejemplo: "G16"
. . .
MECANIZADO
...
N.. G19
N.. G15 B130
N.. G16 B130 I59 K0 Q1
N.. G1 X.. Z.. Y..
N.. G16 Q0
. . .
X
U, W B, I, K
–K
I
Z
B
X
–U
W
Z
Z
B
X
Z
B
X
Parámetros
B
Ángulo del plano; referencia: eje Z positivo
I Referencia del plano en dirección X (cota del radio)
K Referencia del plano en dirección Z
U Desplazamiento en dirección X
W Desplazamiento en dirección Z
Q Conectar/desconectar la inclinación del plano de mecanizado
„ 0: desconectar la "inclinación del plano de mecanizado"
„ 1: inclinación del plano de mecanizado
„ 2: cambiar al plano previo G16
Deberá tenerse en cuenta:
„ en el sistema de coordenadas inclinado X es el eje de
aproximación. Las coordenadas X se miden como
coordenadas de diámetro.
„ El espejo del sistema de coordenadas no influye en el
eje de referencia del ángulo de inclinación ("ángulo entre
ejes B" del ciclo G714).
„ Mientras G16 esté activo, los otros desplazamientos del
punto cero no están permitidos.
