26

1

.5 DIN PLUS: cont

or

nos en el plano XY

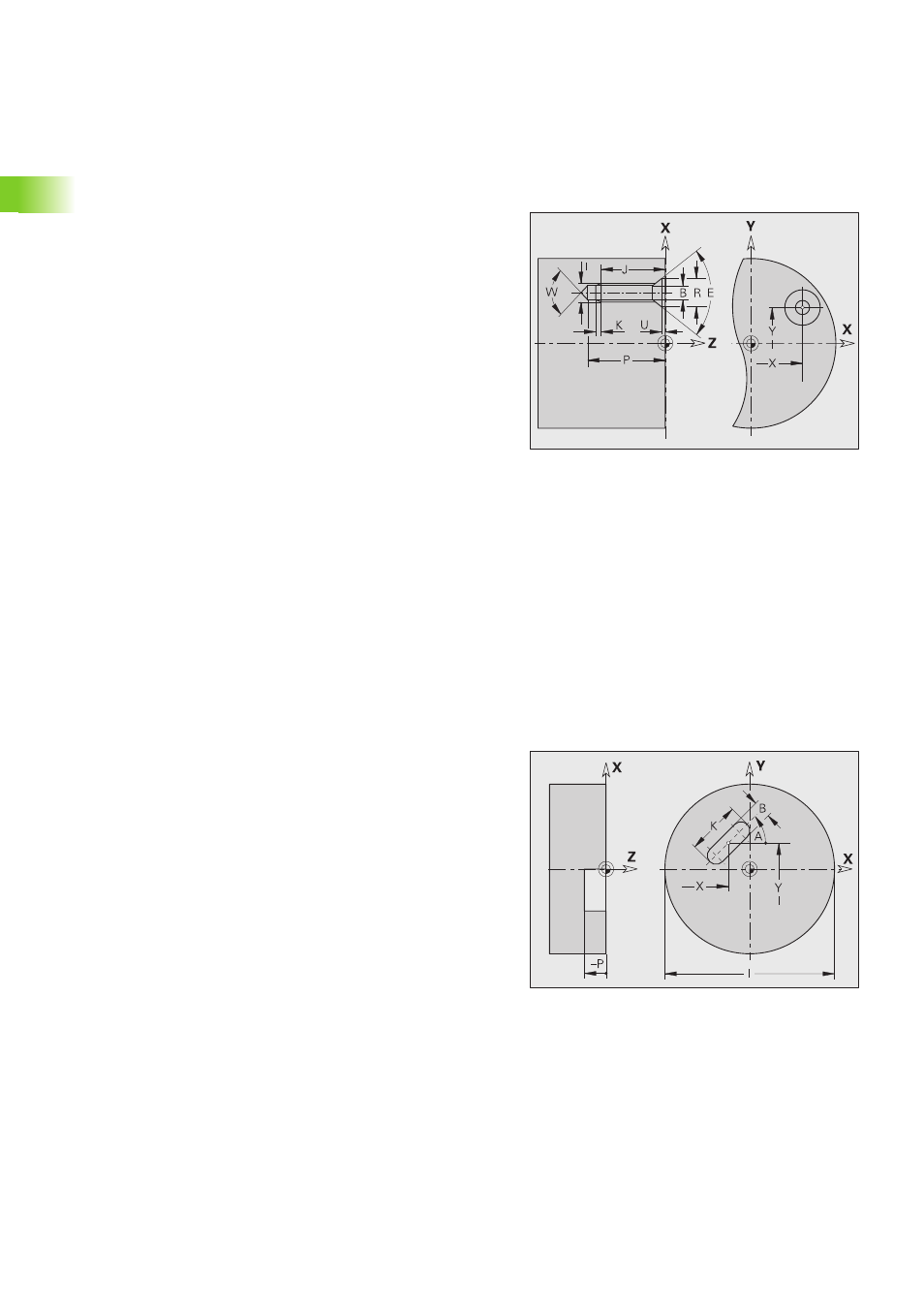

Taladro G370-Geo

G370 define un taladro con avellanado y roscado en el plano XY.

Ranura lineal G371-Geo

G371 define una ranura lineal en el plano XY.

Parámetros
X

Punto central del taladro (cota del radio)

Y

Punto central del taladro

B

Diámetro de taladrado

P

Profundidad de taladrado (sin punta del taladro)

W

Angulo de la punta (por defecto: 180°)

R

Diámetro de avellanado

U

Profundidad de avellanado

E

Ángulo de avellanado

I

Diámetro de rosca

J

Profundidad de rosca

K

Entrada de rosca (longitud)

F

Paso de rosca

V

Rosca a izquierdas o derechas (por defecto: 0)

„

V=0: rosca a derechas

„

V=1: rosca a izquierdas

A

Ángulo al eje Z. Inclinación del taladro

„

Parte frontal (campo: –90° < A < 90°) – por defecto: 0°

„

Parte posterior (campo: 90° < A < 270°) – por defecto: 180°

O

Diámetro de centrado

Parámetros
X

Punto central de la ranura (cota del radio)

Y

Punto central de la ranura

K

Longitud de la ranura

B

Anchura de la ranura

A

Ángulo del eje longitudinal de la ranura (referencia: eje X
positivo) – por defecto: 0°

P

Profundidad/altura (por defecto: "P" de G308)

„

P<0: Cajera

„

P>0: Isla

I

Diámetro de la superficie (para la limitación del corte)

„

Ninguna introducción: "X" desde la denominación de
sección

„

"I" sobreescribe "X" desde la denominación de sección
